V Cut PCB Depaneling Machine che garantisce lo stress meccanico minimo sui PCB durante il processo di depaneling per una migliore resa

Marchio:	Winsmart
Numero modello:	SMTPD2
Moq:	1 unità
Price:	negotiable
Dettagli dell'imballaggio:	Custodia in compensato
Termini di pagamento:	T/T

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine:

Certificazione:

Modalità guidata:

PNEUMATICO

Pressione atmosferica:

0,4-0,6 MPa

Spessore di taglio:

0,6-3,5 mm

Lunghezza di taglio:

580mm

Capacità di ripetizione:

μm ±2

materiale PCB:

Alumini, CEM, FR4

nome:

Depanelizzatore per PCB con taglio a V con nucleo in metallo

Velocità di taglio:

0-300 mm/s

Caratteristiche di sicurezza:

Tasto di arresto di emergenza, copertura di sicurezza

Video di ispezione:

Fornito

Collegamento del PWB:

V tagliato

Dimensione:

780x300x450mm

Forza di taglio:

Regolabile

Materiale della lama:

Acciaio ad alta velocità

Modalità operativa:

Taglio automatico

Alimentazione elettrica:

220 V/50 Hz o 110 V/60 Hz

Componente massimo:

Altezza 60 mm

Tasso di potenza:

Guidato:

Motore

Capacità di alimentazione:

500 unità/anno

Evidenziare:

V Tensione minima della macchina di rivestimento del PCB

Macchine per la riproduzione di PCB migliore rendimento

V Tensione meccanica della macchina di taglio

Descrizione del prodotto

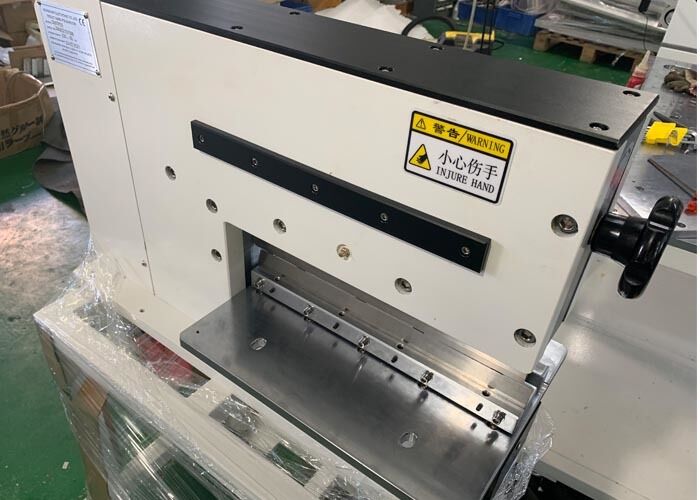

Macchina depannellizzatrice per PCB V-Cut che garantisce uno stress meccanico minimo sui PCB durante il processo di depannellizzazione per una migliore resa

Descrizione depannellizzatrice per PCB V-Cut:

Questa depannellizzatrice per PCB V-Cut è una macchina di separazione di precisione professionale appositamente progettata per tagliare e dividere pannelli PCB con scanalature a V pre-incise. Adotta una struttura di taglio a rulli meccanici di precisione per realizzare una separazione della scheda pulita, liscia e a basso stress senza tirare le tracce, screpolare i substrati o danneggiare i giunti di saldatura e i componenti SMD.

Dotata di altezza lama, posizione piattaforma e velocità di taglio regolabili, la macchina è compatibile con vari spessori di PCB, profondità di scanalatura a V e diversi materiali di scheda come FR4 e substrati in alluminio. Con una calibrazione stabile della lama e una deviazione di taglio minima, garantisce una qualità di depannellizzazione costante e un'elevata ripetibilità per la produzione di massa.

Compatta nella struttura, facile da usare e a bassa manutenzione, questa separatrice V-cut migliora notevolmente l'efficienza produttiva riducendo al contempo la rottura delle schede e il tasso di difettosità del prodotto, il che rappresenta una soluzione ideale per l'assemblaggio SMT, la produzione elettronica e la lavorazione di PCB in lotti.

Caratteristiche depannellizzatrice per PCB V-Cut:

1). Design ibrido pneumatico-elettrico, taglio a doppio coltello dritto, adatto per dividere fogli SMD di precisione, circuiti stampati in alluminio.
2). Lavoro di foratura, adatto per PCB di tutti gli spessori, la corsa di taglio della scheda è inferiore a 2 mm, nessuna preoccupazione per la sicurezza operativa.
3). Ridurre lo stress interno generato durante il taglio della scheda a meno di 180 μST per evitare crepe dello stagno e prevenire danni a parti di precisione.
4). Tagliare il bordo della scanalatura a V e la larghezza della parte è di 0,3 mm, l'altezza è di 50 mm.
5). Le lame possono essere riaffilate
6). Lo stress di taglio è inferiore a 300 uE.

Depannellizzatrice per PCB V-Cut Specifiche:

Modello	SMTPD2
Azionamento	Pneumatico
Lunghezza lama	600mm
Attrezzatura di taglio	Disponibile
Garanzia	1 anno
Alimentazione PCB	Manuale
Materiale PCB	Alluminio, CEM, FR4
Ripetibilità	±2 μm
Sistema di controllo	Manuale
Nome	Separatore pneumatico per PCB

Applicazioni depannellizzatrice per PCB V-Cut:

È ampiamente utilizzata nell'industria moderna dei PCB con scanalatura a V, migliora l'effetto di taglio per evitare danni ai componenti.

Si prega di fornire i seguenti parametri dei vostri pannelli per confermare se la macchina standard è adatta alle vostre applicazioni:

1. Altezza massima del componente

2. Distanza minima tra il componente e la scanalatura a V

3. Lunghezza massima del pannello

Depannellizzatrice per PCB V-Cut Vantaggi:

Nessuno stress termico: A differenza dei metodi laser o router, il taglio meccanico evita l'accumulo di calore.

Elevata precisione di taglio: Separazione pulita e senza sbavature di dense schede in alluminio.

Funzionamento senza polvere: Nessun detrito o polvere come con il routing meccanico.

Supporta PCB spessi: Progettato per materiali di schede robusti e ad alta corrente.

Compatibilità con schede lunghe: Ideale per strisce LED e applicazioni di illuminazione lineare.

Risultati ripetibili: Qualità costante nella produzione ad alto volume.

Imballaggio e spedizione:

Imballaggio del prodotto:

La macchina separatrice per PCB sarà imballata in una robusta scatola di cartone per prevenire danni durante il trasporto.
Tutti gli accessori e le parti necessarie saranno posizionati in modo sicuro all'interno della scatola.
La scatola sarà etichettata con il nome del prodotto e le specifiche per una facile identificazione.

Spedizione:

Il prodotto verrà spedito tramite un servizio di corriere affidabile per garantire una consegna puntuale e sicura.
I clienti riceveranno un numero di tracciamento per monitorare lo stato della loro spedizione.
Il costo di spedizione sarà calcolato in base alla posizione del cliente e alle preferenze di spedizione.
I clienti internazionali potrebbero dover pagare dazi doganali aggiuntivi al ricevimento del loro ordine.
