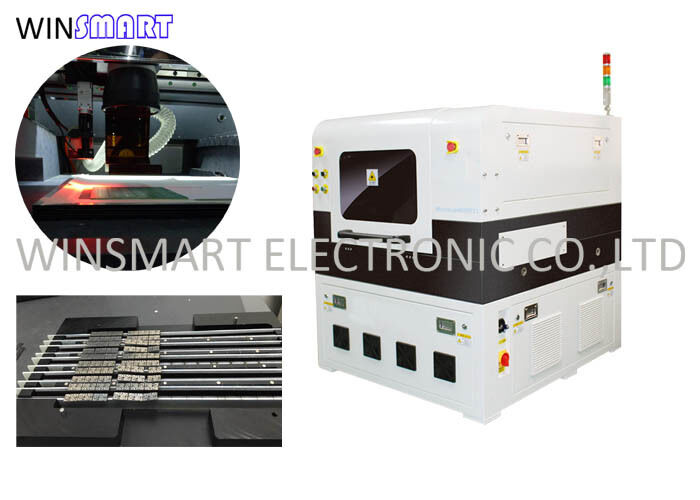

355nm Solid-state Inline Laser Cutting Machine per area di lavoro personalizzata

Marchio:	Winsmart
Numero modello:	SMTL600
Moq:	1 set
prezzo:	USD1-150K/set
Dettagli dell'imballaggio:	custodia in compensato
Termini di pagamento:	L/C, T/T, Western Union

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine:

Certificazione:

Materiale PCB:

FR4, FPC

Cutting Stress:

Area di lavoro:

300x400mm

Tipo laser:

Garanzia:

12 mesi

Nome:

Macchina da taglio laser in linea

Capacità di alimentazione:

100 set al mese

Descrizione del prodotto

Macchina per taglio laser inline a stato solido da 355 nm per area di lavoro personalizzata

Introduzione alla macchina per taglio laser PCB inline:

Una macchina per taglio laser PCB inline è un sistema completamente automatizzato e ad alta precisione progettato per tagliare o separare circuiti stampati (PCB) utilizzando la tecnologia laser. A differenza dei sistemi standalone, le macchine inline sono integrate direttamente in una linea di produzione SMT (Surface Mount Technology), consentendo il carico, il taglio e lo scarico automatici delle schede senza intervento manuale.
Questa macchina è ideale per la produzione di PCB ad alto volume e ad alta varietà, dove precisione, pulizia e velocità sono fondamentali.

Macchina per taglio laser PCB inlineSpecifiche:

Tipo di laser	Laser UV a stato solido pompato a diodi Q-Switched
Lunghezza d'onda del laser	355nm
Marca del laser	Optowave
Precisione di posizionamento del piano di lavoro del motore lineare	±2μm
Precisione di ripetizione del piano di lavoro del motore lineare	±1μm
Velocità di scansione	2500mm/s (max)
Campo di lavoro	40mmх40mm
Tavolo di lavoro	Uno
Area di lavoro	300x400mm
Tipo di PCB	V-cut e Tab
Materiale PCB	FR4, FPC
Spessore PCB	0.2-3mm
Telecamera CCD	Marca Germania
Piattaforma del tavolo	Marmo
Modalità di raffreddamento	Refrigeratore ad acqua
Sistema di scarico	Sì
Servizio	Installazione e formazione in loco
Garanzia	12 mesi
Condizioni della macchina	Nuovo
Posizionamento	Dispositivo

Funzioni della macchina per taglio laser PCB inline:

Separazione/taglio laser: separa con precisione più PCB da un pannello di grandi dimensioni utilizzando l'energia laser.

Gestione automatizzata delle schede: carico e scarico dei PCB basati su trasportatore senza input manuale.

Allineamento basato sulla visione: il sistema di telecamere integrato esegue la scansione dei fiduciali per un posizionamento e un taglio precisi.

Scansione di codici a barre/Tracciabilità (opzionale): legge i codici prodotto per il monitoraggio e la selezione automatica delle ricette.

Interpretazione file Gerber/DXF: supporta la programmazione da file di progettazione PCB standard per la generazione dinamica del percorso di taglio.

Monitoraggio in tempo reale: tiene traccia dei parametri di taglio e dello stato del sistema per il controllo qualità.

PCB per smartphone, smartwatch e tabletVantaggi:Flusso di lavoro completamente automatizzato:

Riduce la manodopera, aumenta la produttività e supporta l'uso senza supervisione 24 ore su 24, 7 giorni su 7. Nessuna polvere o detriti:

Il processo di taglio pulito elimina la necessità di post-elaborazione. Nessuna sollecitazione meccanica:

Protegge i componenti fragili e le giunzioni di saldatura da eventuali danni. Alta precisione:

Eccellente per contorni PCB complessi e con tolleranze ristrette. Alta velocità:

In grado di tagliare più schede al minuto con qualità costante. Flessibile e scalabile:

Si adatta facilmente a diversi progetti di schede e volumi di produzione. Bassa manutenzione:

Nessun materiale di consumo come lame o router; costi a lungo termine inferiori. Tasso di scarto ridotto:

Riduce al minimo i difetti grazie alla sua natura precisa e senza contatto. Integrazione pronta:

Compatibile con i sistemi MES/ERP per l'implementazione di fabbriche intelligenti. Applicazioni della macchina per taglio laser PCB inline:

PCB per smartphone, smartwatch e tabletSchede sensori e centraline elettroniche per autoveicoli

Elettronica per dispositivi medici

Moduli di illuminazione a LED

PCB rigidi, flessibili e rigido-flessibili

Elettronica aerospaziale e di difesa ad alta affidabilità

macchina del laser Depaneling del PWB 2500mm/S

Laser Depanelizer del PWB della telecamera CCD

Microvia che perfora il laser Depanelizer del PWB
