macchina depaneling del router del PWB
>
Macchina per il router PCB multifunzione senza polvere, pre-scored e routed PCB separator

Macchina per il router PCB multifunzione senza polvere, pre-scored e routed PCB separator

Brand Name: Winsmart
Model Number: SMTID3 offline
MOQ: 1 set
prezzo: USD20000-80000
Packaging Details: Plywood case
Payment Terms: L/C, T/T, Western Union
Detail Information
Place of Origin:
China
Certificazione:
CE
Warranty:
12 months
CCD System:
Yes
Mode:
Offline
Max Panel:
300x300mm, dual tables
Blade Life:
100,000 Times
Blade Material:
SKH51
Cutting Accuracy:
±0.1mm
Cutting Angle:
90°
Routing Bit:
Diameter 0.8-3.2mm
Cutting Method:
V-Cutting & Routing
PCB Material:
FR4 and Aluminum
Cutting Thickness:
0.2-3.2mm
Cutting Width:
2-6mm
Noise Level:
≤80dB
Power Supply:
220V/50Hz
Product Name:
Multi-function PCB Router Machine
Supply Ability:
200 sets per month
Evidenziare:

Separatore PCB multifunzione

,

Separatore di PCB pre-classificato

,

Macchina per il router PCB separatore PCB

Product Description

Macchina per il router PCB multifunzione senza polvere, pre-scored e routed PCB separator





Macchine per il router PCB multifunzione

Questo router PCB multifunzione Pre-Scored e Routed è una macchina di differenziazione versatile progettata per gestire in modo efficiente sia i PCB con punteggio V che i PCB in rotta.È ampiamente utilizzato nella produzione di elettronica, illuminazione a LED, industria automobilistica e medica dove sono richieste elevate precisioni e minime sollecitazioni durante la separazione dei PCB.



Macchina per il router PCB multifunzioneCaratteristiche:

1. Supporta entrambiSeparazione dei PCB con punteggio V e con percorsoin una macchina.

2. Garantiscepulito, privo di sbavatureseparazione con minime sollecitazioni.

3Previene le crepe, la delaminazione e i danni ai componenti.

4Lavora conFR4, PCB in alluminio, in ceramica, flessibili e rigidi.

5. riduce la manovra manuale, migliorando l'efficienza della produzione.

6. impostazioni personalizzabili per diversi spessori e materiali di PCB.

7. La telecamera CCD assicurataglio e allineamento precisi.

8. Funziona con FR4, PCB supportati da alluminio, ceramici, rigidi-flessibili e multilivello.

9. scatole protettive e pulsanti di arresto di emergenza per la sicurezza dell'operatore.

10- Facile programmazione e funzionamento con percorsi di taglio preimpostati.



Macchina per il router PCB multifunzioneSpecificità:

Modello SMTID3 offline
Area di lavoro 300x300mm, può essere personalizzato
Tabelle Doppia
Fusoliera Dual, SycoTec 4025HY per il routing
Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 Marchio Cina
Servomotore Panasonic
Eliminatore elettrostatico ADK-801ADK-801
PC Grado industriale
Carta di controllo del movimento PI9074
monitor 17 pollici
Sistema operativo Windows 10
Velocità del mandrino Max 60000 giri al minuto
XYZ velocità di guida XY.800mm/s, Z.300mm/s
velocità di taglio 0-100 mm/s
Precisione di taglio ± 0,05 mm
Potenza complessiva 5 kW, macchina 2 kW, aspirapolvere 3 kW
Piattaforma di lavoro Il vassoio rotante può tagliare in due direzioni
Sistema di raffreddamento a fusione raffreddamento dell'aria
Potenza dell'aspirapolvere 3kw 380V, 3 fasi (aspirapolvere superiore)
Pressione dell'aria 00,5-0,7 MPa
Controllo del rumore < 80 dB
Dispositivo di sicurezza Porta di sicurezza e sensore
Programmazione Può importare file dxf per una programmazione più semplice
Caricamento e scarico dei PCB Manuale
Supporto tecnico e formazione Fornire servizi di gestione, programmazione, manutenzione hardware e formazione in loco
Sistema di visione Sistema di correzione del posizionamento visivo CCD
Luce di avvertimento Lampada tricolore
Copertura protettiva per il campo di lavoro Modalità di protezione cieca della porta esadeidrale
Dimensione 1500 ((L) x 1450 ((W) x 1600 ((H) mm
Peso Circa 950 kg.



Macchina per il router PCB multifunzioneDettagli:

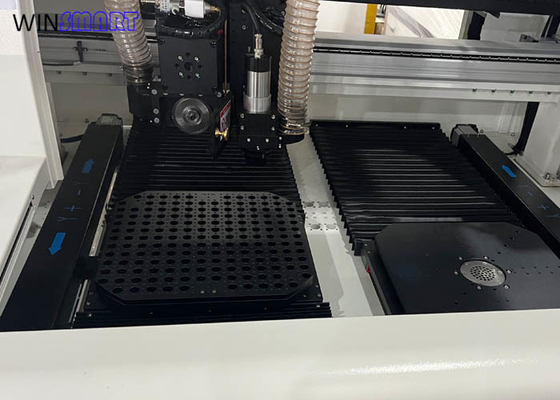

Universal PCB Separator



Questo separatore PCB universale è progettato per il pannello con V-cut e ponte di fresatura, funziona anche solo per le schede V-cut o solo per le schede routed.

La macchina dispone di un motore senza spazzole che azionerà la lama della sega, con aspirazione e aria ionica per ridurre l'assorbimento della polvere durante il processo di taglio.

Utilizziamo spindle SycoTec ad alta velocità, taglio veloce, equipaggiato con aspirapolvere e rilevamento di rottura del taglio per prevenire ulteriori tagli e rottura dopo la rottura del coltello.

E usiamo un sollevamento servo-controllato sull'asse Z e una giostra in lega di alluminio personalizzata per garantire la precisione del taglio.



Applicazioni per macchine per router PCB multifunzione:

1. elettronica di consumo

  • Smartphone, tablet, laptop, console da gioco.
  • Schede di circuiti ad alta densità con posizionamento dei componenti.

2Industria dell'illuminazione a LED

  • PCB a LED con supporto in alluminio, strisce a LED e pannelli di visualizzazione.
  • Previene le crepe e i danni ai componenti LED sensibili.

3. elettronica automobilistica

  • ECU, sensori, sistemi di infotainment, dispositivi ADAS.
  • Gestisce PCB per automobili di alta affidabilità con stress minimo.
  • Dispositivi sanitari indossabili, sistemi di monitoraggio dei pazienti, attrezzature diagnostiche.
  • Definizione di alta precisione per l'elettronica medica miniaturizzata.

4Aerospaziale e elettronica della difesa

  • Sistemi radar, avionica, schede di comunicazione satellitare.
  • Funziona con PCB robusti per applicazioni critiche.

5. Telecomunicazioni e reti

  • Antenne 5G, router, ricevitori a fibra ottica.
  • Supporta la separazione PCB multilivello ad alta frequenza.
