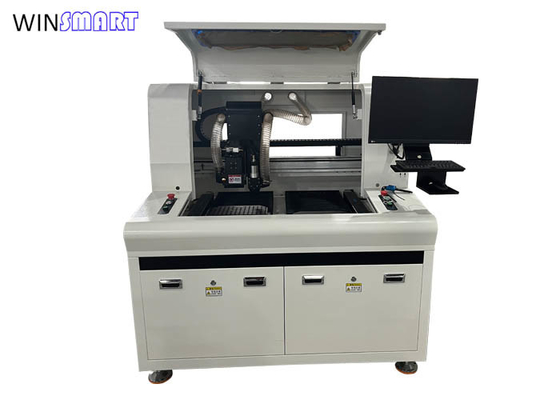

Separatore universale a V-Cut per PCB a doppio mandrino e router per PCB a doppio tavolo

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 set
prezzo:	USD1-10000/set
Packaging Details:	Cassa in compensato
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Luogo di origine:

Certificazione:

Garanzia:

1 anno

Sistema del CCD:

- Sì, sì.

Modalità:

Offline

Pannello Massimo:

300x300mm (potrebbe essere personalizzato fatto)

Vita della lama:

100.000 volte

Materiale della lama:

SKH51

Precisione di taglio:

± 0,1 mm

Angolo di taglio:

Lunghezza di taglio:

personalizzabile

Metodo di taglio:

V-Cutting & Routing

Velocità di taglio:

Alta velocità

Spessore di taglio:

0.2-3.2 mm

Larghezza di taglio:

2-6 mm

Livello di rumore:

≤80 dB

Fornitore di energia:

220V/50HZ

Nome del prodotto:

Separatore di PCB universale a doppio mandrino

Capacità di alimentazione:

200 serie al mese

Evidenziare:

Macchina per separatori di PCB a due tavole

Macchina di separazione PCB a doppio mandrino

Macchina di separazione per PCB a V-Cut universale

Product Description

Separatore universale a V-Cut per PCB a doppio mandrino e router per PCB a doppio tavolo

Separatore universale per PCB a doppio mandrino

Questa macchina è progettata per il pannello con collegamento a V-cut e ponti di fresatura.

È ampiamente utilizzato nella produzione di elettronica, automotive, dispositivi medici, illuminazione a LED e telecomunicazioni.

Previene le crepe, la delaminatura e i micro-danni, rendendolo ideale per elettronica di alta affidabilità.

Separatore di PCB universale a doppio mandrinoCaratteristiche:

1- doppi tavoli consentono il taglio simultaneo.

2I doppi mandrini elaborano più PCB contemporaneamente, raddoppiando l'efficienza.

3. Riduce il tempo di ciclo lavorando due PCB contemporaneamente.

4Ideale per ambienti di produzione ad alto volume.

5Minimizza l'intervento dell'operatore, riducendo i costi di manodopera.

6Il sistema di allineamento visivo CCD garantisce un taglio preciso.

7Applica una forza minima, evitando crepe e delaminamento.

8. Funziona con FR4, PCB supportati da alluminio, ceramici, rigidi-flessibili e multilivello.

9Supporta forme di PCB complesse e disegni irregolari.

10Il sistema di raccolta della polvere a vuoto elimina i detriti, garantendo un ambiente di lavoro pulito.

11. Minimizza gli sprechi e i lavori di riciclaggio, migliorando i rendimenti.

Specifica del separatore universale per PCB a doppio mandrino:

Modello	SMTID3
Area di lavoro	300x300mm, 0-80mm ((Z)
Tabelle	Doppia
Fusoliera	Dual, SycoTec 4025HY per il routing
Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1	Marchio Cina
Servomotore	Panasonic
Eliminatore elettrostatico	ADK-801ADK-801
PC	Grado industriale
Carta di controllo del movimento	PI9074
monitor	17 pollici
Sistema operativo	Windows 10
Velocità del mandrino	Max 60000 giri al minuto
XYZ velocità di guida	XY.800mm/s, Z.300mm/s
velocità di taglio	0-100 mm/s
Precisione di taglio	± 0,05 mm
Potenza complessiva	5 kW
Piattaforma di lavoro	Il vassoio rotante può tagliare in due direzioni
Sistema di raffreddamento a fusione	raffreddamento dell'aria
Potenza dell'aspirapolvere	3kw 380V, 3 fasi (aspirapolvere superiore)
Pressione dell'aria	00,5-0,7 MPa
Controllo del rumore	< 80 dB
Dispositivo di sicurezza	Porta di sicurezza e sensore
Programmazione	Può importare file dxf per una programmazione più semplice
Caricamento e scarico dei PCB	Manuale
Supporto tecnico e formazione	Fornire servizi di gestione, programmazione, manutenzione hardware e formazione in loco
Sistema di visione	Sistema di correzione del posizionamento visivo CCD
Luce di avvertimento	Lampada tricolore
Copertura protettiva per il campo di lavoro	Modalità di protezione cieca della porta esadeidrale
Dimensione	1500 ((L) x 1450 ((W) x 1600 ((H) mm
Peso	Circa 950 kg.

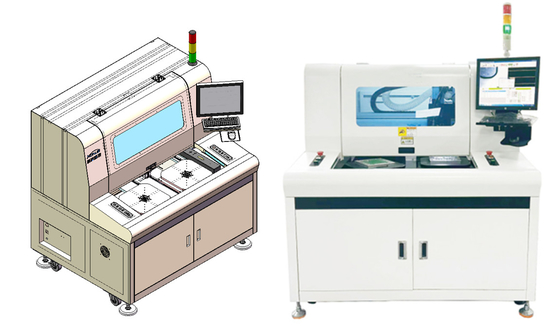

Separatore universale per PCB a doppio mandrino

Questo separatore PCB universale è progettato per il pannello con V-cut e ponte di fresatura, funziona anche solo per le schede V-cut o solo per le schede routed.

Separatore di PCB universale a doppio mandrino Parte principale Introduzione:

1. Il motore senza spazzole guida la lama della sega, con aspirazione e aria ionica per ridurre l'assorbimento della polvere durante il processo di taglio.

2. Spindle SycoTec ad alta velocità, taglio veloce, dotato di aspirapolvere e rilevamento di rottura del taglio per prevenire ulteriori tagli e rottura dopo la rottura del coltello.controllo accurato dell'altezza del PCB.

Separatore universale a V-Cut per PCB a doppio mandrino e router per PCB a doppio tavolo 1

3. Fabbricazione in lega di alluminio personalizzata, trattamento di ossidazione, antistatico, che garantisce la precisione di taglio.

PCB Separator Fixture

Lista delle configurazioni di spedizione dei separatori universali per PCB:

1) Separatore per PCB con 2 fusioni x 1 unità

2)Aspirapolvere x 1 unità

3) lame da sega x 5 pc, bit di routing x 10 pc

4) Manuale d'uso x 1 pc

5)Video di funzionamento e video di installazione

Tags:

Macchina del separatore del PWB di operazione manuale di CEM

macchina del separatore del PWB 400mm/s

Pre ha segnato la macchina del separatore del PWB del bordo
