Dettagli:
|
| Rapporto di prova: | - Sì, sì. | Giacimento del laser: | 40x40 mm |
|---|---|---|---|
| garanzia: | 12 mesi | dispositivo di raffreddamento di acqua: | - Sì, sì. |

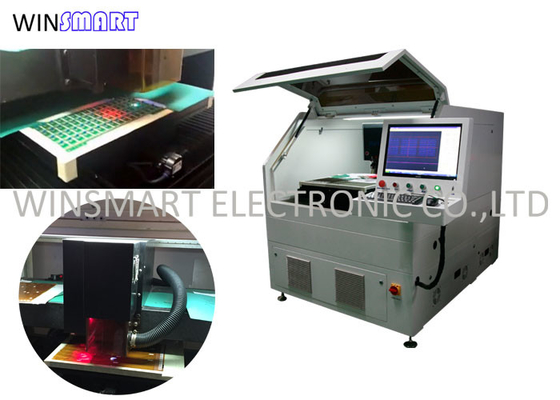

| nome: | Tavola di circuito tagliato al laser | Funzione: | PWB che depaneling |
| Potenza del laser: | 15W | Tipo di laser: | UV |
| Lunghezza d'onda del laser: | 355um | Massimo. Velocità di taglio: | 3000 mm/sec |
| Dimensione massima del PCB: | 450MM*450MM | Spessore massimo del PCB: | 3mm |
| Accuratezza di posizione: | ± 0,01 mm | alimentazione elettrica: | 220V/50Hz |
| Ripetibilità: | ± 0,01 mm | ||
| Evidenziare: | Macchine di depanelaggio a laser per PCB automatizzate,15W macchina del PWB Depaneling,Macchina per il taglio di PCB a laser UV |
||
1Taglio senza contatto: Taglio laser UVil processo non richiede un contatto fisico con il PCB, eliminando il rischio di sollecitazione meccanica o danni ai circuiti, ai componenti o alle giunzioni della saldatura.Questo metodo di taglio senza contatto garantisce una separazione pulita e precisa.
2. Laser UV ad alta potenza: la macchina utilizza un laser UV ad alta potenza da 15W che fornisce luce UV focalizzata e intensa.compresa la FR-4, flessibili e rigidi-flessibili.
3. Precisione e precisione: la tecnologia di taglio laser UV offre una precisione e una precisione eccezionali, consentendo la complessità del disegno di PCB con disegni complessi, spaziatura stretta e tracce fini.Garantisce tagli puliti con zone minime colpite dal calore.
4. Generazione minima di calore: il laser UV genera un calore minimo durante il processo di taglio, riducendo il rischio di danni termici al PCB e ai suoi componenti.Ciò è particolarmente vantaggioso per dispositivi e componenti elettronici sensibili.
5. Alta capacità di produzione e automazione: la natura automatizzata della macchina per la separazione laser UV consente un'elevata capacità di produzione ed efficienza nel processo di fabbricazione dei PCB.Può gestire più pannelli PCB consecutivamente senza richiedere l'intervento manuale.
6. Controllo e programmazione software: la macchina è in genere dotata di software user-friendly che consente una facile programmazione e controllo del processo di de-peneling.Gli operatori possono definire percorsi di taglio, regolare i parametri e ottimizzare le impostazioni in base a specifiche progettazioni e requisiti di PCB.
Specificità del rivestimento automatico dei pannelli di PCB:
| Laser | Laser UV a stato solido a diodo Q-switched |
| Lunghezza d'onda del laser | 355 nm |
| Fonte laser | UV a onde ottiche 15W@30KHz |
| Precisione di posizionamento del tavolo di lavoro del motore lineare | ± 2 μm |
| Precisione di ripetizione del tavolo di lavoro del motore lineare | ± 1 μm |
| Campo di lavoro efficace | 600mmx600mm ((Personalizzabile) |
| Velocità di scansione | 2500 mm/s (massimo) |
| Campo di lavoro | 40 mmx40 mm |
Vantaggi dei circuiti a taglio laser:
1Nessuna tensione meccanica.
2. Bassi costi di attrezzatura
3. Maggiore qualità dei tagli
4Nessun materiale di consumo.
5. Design versatilità-semplici modifiche del software consentono modifiche dell'applicazione
6. Funziona con qualsiasi superficie - Teflon, ceramica, alluminio, ottone e rame
7Il riconoscimento fiduciario consente tagli precisi e puliti
Applicazioni di schede di circuito tagliate al laser:
La separazione automatica dei PCB utilizzando un laser UV senza contatto trova applicazioni in varie industrie e processi di produzione di PCB, tra cui:
1. Produzione di elettronica: la tecnologia è ampiamente utilizzata nella produzione di dispositivi elettronici, quali elettronica di consumo, apparecchiature di telecomunicazione, elettronica automobilistica,e sistemi di controllo industriali.
2. Assemblaggio del PCB: dopo il processo di assemblaggio del PCB, le singole schede di circuito devono essere separate da un pannello più grande.La macchina di separazione laser UV offre un metodo preciso ed efficiente per questa separazione, garantendo componenti intatti e bordi puliti.
3. PCB ad alta densità: la tecnologia di taglio laser UV è particolarmente adatta per PCB ad alta densità con disegni complessi, tracce fini e spaziatura stretta tra i componenti.Permette un disegno preciso senza compromettere l'integrità del PCB.
4Sviluppo di prototipi: durante la fase di prototipazione, i PCB devono spesso essere separati in modo rapido e preciso a fini di prova e convalida.La macchina di separazione laser UV offre una soluzione rapida e affidabile per la separazione di tavole prototipo.
5. Fabbricazione di PCB personalizzati: il metodo di denaturazione laser UV senza contatto è ideale per la fabbricazione di PCB personalizzati, dove la flessibilità e la precisione sono cruciali.Permette di eliminare in modo efficiente i PCB dalle loro forme uniche, dimensioni e tagli.
