Dettagli:
|
| Peso: | 80kgs | Dimensione: | 520x300x440mm |
|---|---|---|---|
| V-segnare profondità: | 1/3 di spessore del PWB | Lama: | 200mm |
| A lama: | Lama lineare | nome: | Tagliatrice del PWB |
| Evidenziare: | Tagliatrice pneumatica del circuito,Tagliatrice pneumatica del bordo del PWB,tagliatrice del circuito di 200mm |
||

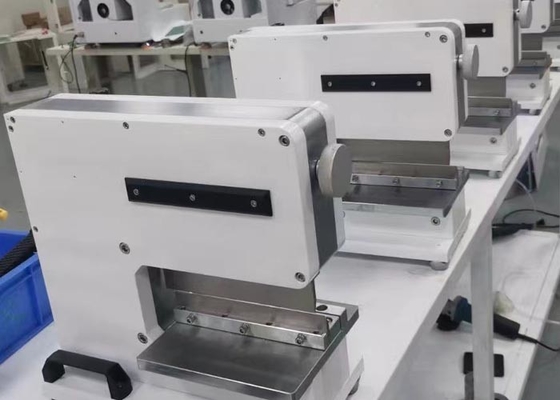

tagliatrice pneumatica del circuito di 200mm nessun potere richiesto
Nessun potere ha richiesto il PWB pneumatico 200mm economico Depanel della tagliatrice del PWB
Funzione della tagliatrice del PWB:
La tagliatrice del PWB è un processo importante nel processo di produzione dell'assemblea elettronica di massa. Per migliorare l'uscita di fabbricazione del circuito stampato (PWB) e la velocità lineare del supporto della superficie (SMT), il circuito stampato è destinato solitamente come grande bordo, che sarà diviso in molti più piccoli singoli piccoli bordi del PWB utilizzando l'attrezzatura depaneling della macchina del PWB nel prodotto finito. Questo grande bordo del PWB può essere chiamato bordo di collegamento o pannello del PWB. Questo grande bordo o pannello di collegamento è diviso nei piccoli pezzi. Nei processi differenti del prodotto, può essere diviso dopo SMT, dopo l'Ict, dopo la saldatura del attraverso-foro SMT, o prima dell'assemblea del prodotto finito.
Caratteristiche della tagliatrice del PWB:
1. Adatto a tutti i bordi v tagliati, include FR1, FR4, CEM, PCBs di alluminio.
2. Cilindro guidato.
3. Controllo del pedale per velocità regolabile,
4. Sforzo tagliente basso per proteggere le componenti.
5. Nessun potere ha richiesto.
Specificazione della tagliatrice del PWB:
| Modello | SMTPD2 |
| Dimensione della macchina | 720x300x440mm |
| Max Cutting Length | 330mm |
| Materiale del PWB | FR4, MCPCB, CEM, bordi di rame |
| Pressione d'aria | 0.4-0.7MPa |
| Spessore del PWB | 0.3-3.5mm |
| A lama | Lineare |
| Quantità della lama | 2pcs |
| Materiale della lama | Acciaio rapido |
| Relazione sull'esperimento | Fornito |
| Potere | 110/220V |
| Peso della macchina | 130kgs |
Dettagli V tagliati della macchina del PWB Depaneling:
1. Progettazione lineare della lama due. Abbassi lo sforzo di taglio, soddisfaccia le richieste rigorose dei bordi precisi più di meno di 300ustrain.
2. La rimozione massima della lama di 2mm, assicura che inserzione del cannnot delle dita dell'operatore per produzione sicura. Ed è facile da regolare la rimozione della lama dalla manopola di rotazione.
3. Rumore e senza polvere. La funzione di Conter mostra il taglio dei periodi ricordare a controllare l'acutezza della lama. La lama può ri-essere affilata 2-3 volte.
4. La rimozione superiore e più bassa della lama è regolabile secondo profondità V tagliata e l'operatore non non alimentazione errata i bordi.
Vantaggi della tagliatrice del PWB:
Facendo uso del PWB la tagliatrice nella catena di montaggio di SMT può migliorare l'efficienza di produzione e dell'operazione. L'effetto dell'operazione di piegatura manuale tradizionale non è buono. È utilizzato solitamente negli impianti di trasformazione di PCBA. Ciò inoltre aggiunge due elementi all'operazione ed alla produzione. Uno è garanzia, l'altro è qualità.
