Dettagli:
|
| Colore: | Bianco | Materiale del PWB: | FR4, alluminio |
|---|---|---|---|
| Spessore del PWB: | 0.8-3.0MM | Dispositivo: | Su misura |
| Taglio della precisione: | ±0.05mm | dimensione massima del PWB: | 300x340mm |
| Applicazione: | Separazione di macinazione del PWB dei giunti | Nome di prodotto: | Circuito del router |
| Evidenziare: | Macchina visiva del router del PWB Depaneling del CCD,router del PWB Depaneling di 3.0mm,PWB visivo della macchina del CCD Depaneling |
||

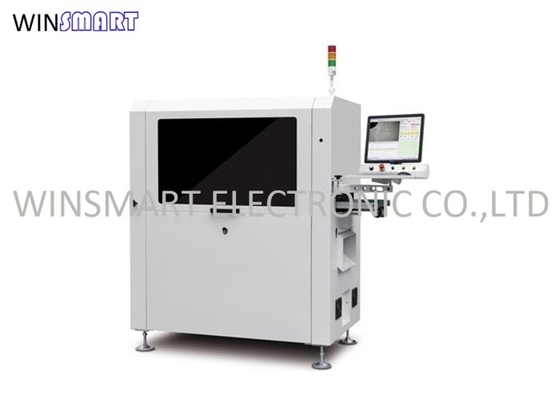

Finestra automatica visiva 10 della macchina del router del PWB Depaneling del CCD
Circuito automatico visivo del router della macchina del PWB Depaneling del CCD di vittoria 10
Panoramica del router del PWB:
Questa macchina è un router in-linea automatico pieno senza intervento manuale, la parte frontale potrebbe collegare la linea della prova del caricatore o del cliente del PWB (HA MANGIATO) per realizzare l'alimentazione automatica del pannello. Il principio di funzionamento è stesso delle macchine offline della precedente generazione: l'asse principale ad alta velocità è usato per separare PCBA dal pannello senza sforzo estremamente piccolo, che assicurano il taglio l'accuratezza e della pulizia.
Caratteristiche del router del PWB:
1. In pieno automatico per produzione in grande quantità.
2. Sistema di visione del CCD e del PC per il taglio preciso.
3. Programmando con la raccolta di polvere e della compensazione.
4. Taglio inferiore e sistema di aspirapolvere per rendere la superficie e l'officina del PWB pulite.
5. Flessibile per tipo differente di prodotti, il modello fatto su misura è disponibile.
Specificazione del router del PWB:
| Number di modello | SMTIR811 |
| Dimensione della macchina | 1500 (L) x850 (W) x1600 (H) millimetro |
| Peso della macchina | 800kgs approssimativo |
| Dimensione massima del PWB | 260x340mm (norma) |
| Spessore del PWB | 0.4-6mm |
| Altezza della trasmissione | 900±50mm |
| Direzione di trasmissione | Sinistro - > destra |
| Velocità del trasporto | 1500mm/s |
| Modo di alimentazione | Tipo ferrovia della sezione di guida del trasporto |
| Adeguamento di larghezza della ferrovia | Manuale |
| Segnale di comunicazione | SMEMA |
| Posizionamento del PWB | Posizionamento dei dispositivi |
| Selezionamento del sistema | Vuoto |
| Taglio del fuso | SycoTec 60000rpm/min (norma) |
| Tipo di raffreddamento | Raffreddamento di auto |
| Cambiamento automatico dello strumento | Facoltativo |
| Controllo del coltello della rottura | Sì |
| Taglio dell'accuratezza | ±0.01mm |
| Guida del pezzo | 0.8-3.0 diametri, giusta rotazione |
| Accuratezza di ripetizione | ±0.02mm |
| Velocità commovente coordinata | 1000mm/s |
| Scarico del modo | Cinghia di ESD |
| Modo della raccolta dei rifiuti | Raccolta residua dell'armadietto |
| Programmazione di procedura | Importazione/programma di editing del disegno di Gerber dalla rappresentazione |
| Dotazione d'aria | 5-8kgs/cm2 |
| Alimentazione elettrica | AC380V, 50/60Hz, 3KW |
Caratteristiche del router del PWB:
1. Rilevazione rotta del coltello
2. Scelta di vuoto e bordo del posto
3. Taglio inferiore
4. Doppia stazione tagliente
5. Modo di produzione automatico
6. Linkag beteen la funzione di statistica di spc ed il sistema-ERP della gestione del cliente.
7. Può essere fornito del cambiamento automatico dello strumento, della funzione protetta contro le esplosioni dell'aspirapolvere e del monitoraggio del volume di aria.
Sistema di taglio di affidabilità del router del PWB alto
Il fuso ad alta velocità della Germania SycoTec con 60000RPM ed il commutatore di strumento automatico può essere selezionato.
Il router del PWB ha sistema di esercizio amichevole:
I propristaryrights completi del sistema di esercizio di Windows 10 permette l'operazione facile da usare ragionevole di manutenzione dei porti dell'ingresso/uscita.
Sistema eccellente di visione del router del PWB:
Un sistema visivo che consiste della macchina fotografica industriale d'immaginazione tedesca, della macchina di precisione supporta tutte le funzioni della calibratura, della compensazione e di posizionamento della macchina, caratterizzando l'alta capacità di entidisturbance e di stablity.
Dispositivo assorbente di alta affidabilità del router del PWB:
Il pollone universale è più flessibile prendere e mettere i bordi e costa più di meno.
Composto dallo scarico del sistema:
Cinghia antistatica di uso ESD da trasportare. Lo spreco è trasportato a piedi.
Sistema d'alimentazione di alta affidabilità:
I bordi d'alimentazione della cinghia di ESD, risparmiano più spazio e rendere la macchina del router più piccola.
FAQ del router del PWB:
1.A: Che cosa è tempo di vita di guida del pezzo?
Q: 150-300 metri.
2.A: Può questo modello tagliare i bordi di alluminio del PWB?
Q: Sì, può.
3.A: Che cosa circa il posizionamento del PWB?
Q: Maschera su misura uso per posizionare.
4.A: Che cosa è il fuso per il router in-linea del PWB?
Q: La Germania SycoTec 4025.
5.A: Come imballarlo?
Q: Il router ed il pulitore è imballato nel caso di legno separato dopo il vuoto.
6.A: È l'installazione in loco e l'addestramento disponibili.
Q: Sì, è disponibile.
7.A: Che cosa è i vostri termini di consegna?
Q: Accettiamo il ex-lavoro, la CATENA DELL'OROLOGIO, il CIF, il CIP, DDU, DDP, ecc.
