Dettagli:
|
Materiale del PWB: | FR4, MCPCB | Colore: | bianco |
---|---|---|---|
Lunghezza di taglio: | 330 mm | Taglio della velocità: | regolabile |
Certificato del CE: | Fornito | nome: | Tagliatrice automatica del PWB |
Evidenziare: | Macchina del separatore del PWB di MCPCB,Macchina del separatore del PWB FR4,tagliatrice automatica del PWB di 330mm |
PWB di alluminio Singulation di FR4 MCPCB del PWB della macchina automatica del separatore
tagliatrice automatica di alluminio del PWB del PWB Singulation di 330mm

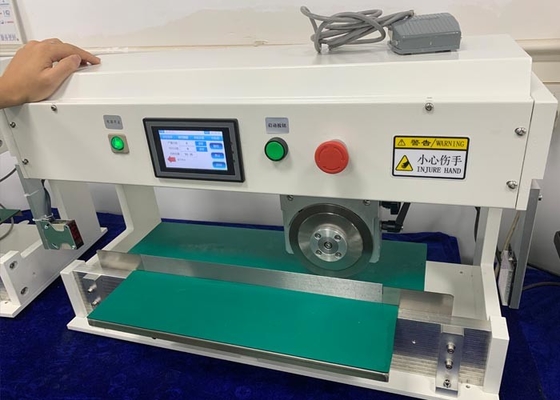

Panoramica automatica della tagliatrice del PWB:
La tagliatrice automatica del PWB inoltre è chiamata taglierina del PWB. Adotta una progettazione di camminata del nuovo coltello leggero per completare il micro colpo di taglio di resistenza di taglio contemporaneamente. La taglierina è adatta a tagliare i circuiti del PWB con le scanalature a forma di V. Il prodotto non si muove ed il coltello superiore si muove in avanti ed indietro. La resistenza di taglio è ridotta ed il rischio potenziale di qualità del prodotto è ridotto. La tagliatrice è fatta di precisione d'acciaio ad alta velocità che frantuma e può essere riutilizzata.
Caratteristiche automatiche della tagliatrice del PWB:
1. Tagliando la velocità regolabile, abbia due opzioni: 500mm/s e 300mm/s.
2. La lunghezza della separazione può essere programmata: 0-100-200-300-400MM
3. Adatto a tutti i bordi V tagliati del PWB che depaneling.
4. Il tavolo operatorio ha potuto essere regolabile secondo l'applicazione reale.
5. La lama circolare è regolabile: 0-2mm per il bordo differente del PWB di spessore e la profondità differente di V tagliato pre-segnato.
6. Per la sicurezza dell'operatore, c'è sensori leggeri lama-esitanti e uno schermo della sicurezza di Plexiglass.
Specificazione automatica della tagliatrice del PWB:
Modello | SMTAD5 |
Dimensione della macchina | L700*W550*H460 |
Max Cutting Length | 330mm |
Materiale del PWB | FR4, MCPCB |
Taglio della velocità | 300mm/s o 500mm/s |
Spessore del PWB | 0.2-3.2mm |
profondità V tagliata | 0.2-2mm |
Lama circolare | Diametro 125mm, ° di angolo 26-28 |
Potere | 220/110V |
Peso della macchina | 55kgs |
Garanzia | 1 anno |
Pacchetto | Caso di legno |
Prova del CE | Sì |
Vantaggi automatici della tagliatrice del PWB:
1. Durante il processo tagliente, il PWB non si muoverà ed il coltello rotondo slitterà per assicurare che i componenti elettronici del substrato non siano nocivo dovuto movimento.
2. La velocità di scivolamento del coltello rotondo può essere regolato.
3. La distanza fra la taglierina circolare superiore e la taglierina diritta più bassa può essere esattamente regolato secondo la profondità della V-scanalatura e la perdita della taglierina.
4. Può risolvere il problema che le parti attraversano la V-scanalatura per realizzare il piatto ausiliario.
5. Nel tagliare il PWB, lo sforzo interno ha generato quando taglia il circuito è ridotto evitare la crepa della latta.

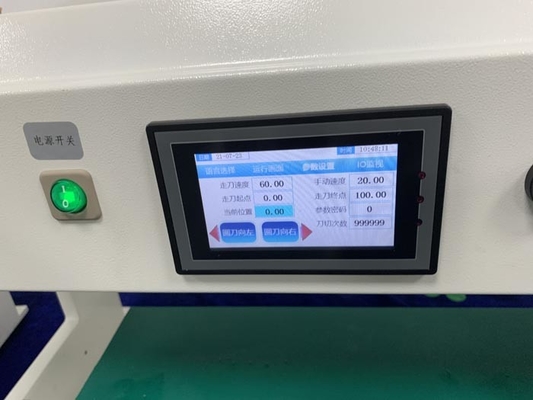

6. La velocità tagliente è controllata dalla manopola, il colpo del diaframma può essere messo liberamente e c'è display a cristalli liquidi.
7. il nastro trasportatore è facoltativo per la raccolta separata del PWB.
