Dettagli:
|
Spessore del PWB: | 0.1-3mm | Laser: | 20W UV |
---|---|---|---|
Garanzia: | 1 anno | Materiale del PWB: | FPC e FR4 |
Area di lavoro: | 400x400mm (Customizeable) | nome: | Tagliatrice UV del PWB del laser |
Evidenziare: | Taglierina laser UV 20W,Taglierina laser UV piattaforma 400x400mm,Macchina separatore PCB laser UV 20W |

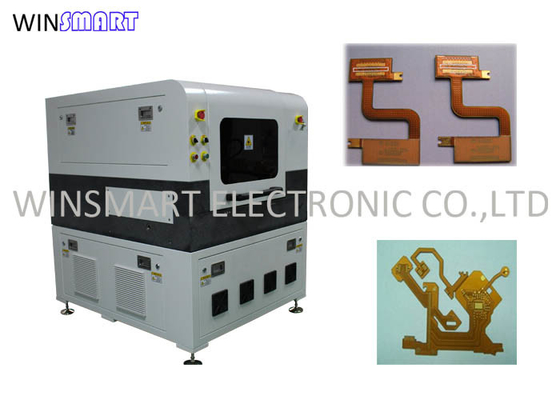

Taglierina laser UV completamente automatica da 20 W con piattaforma in marmo 400x400 mm
400x400mm Piattaforma di marmo Macchina da taglio per PCB laser UV completamente automatica
Caratteristiche della tagliatrice del PWB del laser UV:
1. Viene adottato un laser UV / verde ad alte prestazioni, con piccolo punto di messa a fuoco laser e tacca stretta.
2. Il processo di taglio della scheda deve essere pulito e privo di polvere per evitare guasti al circuito causati dalla conduzione causata dai rifiuti.
3. La scheda PCB che è stata incollata può essere divisa direttamente.Non c'è contatto e stress durante il taglio.
4. Piattaforma di lavoro a due assi di alta precisione, alta precisione e velocità elevata.
5. Il CCD può essere utilizzato per il posizionamento e la correzione automatici.
6. L'elaborazione è controllata automaticamente dal software del computer e l'interfaccia del software fornisce feedback in tempo reale per comprendere lo stato dell'elaborazione in tempo reale.
Industria applicabile della tagliatrice del PWB del laser UV:
La macchina da taglio laser UV è adatta per tagliare vari tipi di substrati PCB, come substrati ceramici, piastre di incollaggio morbide e rigide, FR4, PCB, FPC, modulo di identificazione delle impronte digitali, pellicola di copertura, materiali compositi, substrati di rame, ecc.
Macchina da taglio PCB laser UVVantaggi e svantaggi:
Il più grande vantaggio della macchina depaneling laser è l'efficienza di taglio e l'effetto di taglio.Il tagliente è privo di carbonizzazione e sbavature.E ha una funzione di adsorbimento, che lo rende privo di polvere e senza fumo.Il laser adotta un metodo di lavorazione senza contatto, con un impatto termico ridotto, nessun danno al substrato o al substrato dei dispositivi attivi e nessuno stress.Il posizionamento CCD e il taglio automatico controllato da computer possono anche realizzare l'alimentazione e lo scarico automatici.Massimizza l'efficienza produttiva delle apparecchiature e risparmia sui costi di manodopera.
Naturalmente, anche gli svantaggi della macchina per il depaneling di PCB laser sono molto evidenti e il prezzo è costoso.L'ultimo prezzo della macchina da taglio PCB laser UV della migliore optoelettronica d'argento nel settembre 2016 era di 90000-150000 $ (a seconda degli accessori e della potenza del laser), che è molto alto per il costo di investimento iniziale.Tuttavia, è positivo che l'attuale macchina per depaneling laser PCB della migliore optoelettronica d'argento possa essere pagata a rate, il che mette anche sotto pressione il costo di investimento iniziale.
Specifica della tagliatrice del PWB del laser UV:
Modello | SMTL460 |
Modalità di lavoro | Offline o in linea |
Sistema CCD | SÌ |
Garanzia laser | 12 mesi |
Garanzia della macchina | 12 mesi |
Tipo PCB | Taglio a V e linguetta |
Materiale PCB | PCB FR4 e flessibile |
Posizionamento | Vuoto per FPC e fissaggio per PCB |
Funzione raccolta rifiuti PCB | SÌ |
Modalità di raffreddamento | Raffreddamento ad acqua |
Energia | CA 220V 3KW |
piattaforma | Marmo |
Campo di lavoro | 40mmх40mm |
Velocità di scansione | 2500 mm/sec |
Campo di lavoro efficace | 400mmx400mm (personalizzabile) |
Precisione di ripetizione del piano di lavoro del motore lineare | ±1μm |
Sorgente laser | Optowave UV 15W@30KHz |
Lunghezza d'onda laser | 355nm |
Laser | Laser UV a stato solido pompato a diodi Q-Switched |
Precisione di posizionamento del piano di lavoro del motore lineare | ±2μm |
Parametri della tagliatrice del PWB del laser UV:
1. Condizione: nuovo
2. Dopo il servizio di garanzia: servizio di manutenzione e riparazione sul campo, supporto online, pezzi di ricambio, supporto tecnico video
3. Ispezione video in uscita: fornita
4. Rapporto di prova del macchinario: fornito
5. Tipo di marketing: nuovo prodotto
6. Garanzia dei componenti principali: 1 anno
7. Componenti principali: cuscinetto, motore, ingranaggio, cambio, motore, PLC, recipiente a pressione, pompa, mandrino
8. Luogo di origine: Guangdong, Cina
9. Marca: Winsmart
10. Nome del prodotto: Laser PCB Separator Machine
11. Potenza laser: 15 W/20 W (opzionale)
12. Precisione dell'intera macchina: ±20 μm
13. Precisione di posizionamento: ±2 μm
14. Precisione di ripetizione: ±2 μm
15. Tensione/alimentazione: Monofase AC220V/3KW
16. Peso della macchina: 2000 kg
17. Dimensioni di elaborazione: 400 mm * 400 mm
18. Modalità di lavoro (offline): caricamento e scaricamento manuale, Inline è disponibile
