Dettagli:
|
Tipo PCB: | Scheda PCB | Materiale PCB: | FR4, Alluminio |
---|---|---|---|
Spessore del PWB: | 0,8-3,0 mm | Condizione della macchina: | 100% nuovo |
Infisso: | 2 | Garanzia: | 1 anno |
Area di lavoro: | 350x400 mm | Nome di prodotto: | Router per circuiti stampati |
Evidenziare: | router del circuito stampato 60000rpm,Router del circuito stampato 3HP,Router di pulizia del sistema MCPCB di vuoto |

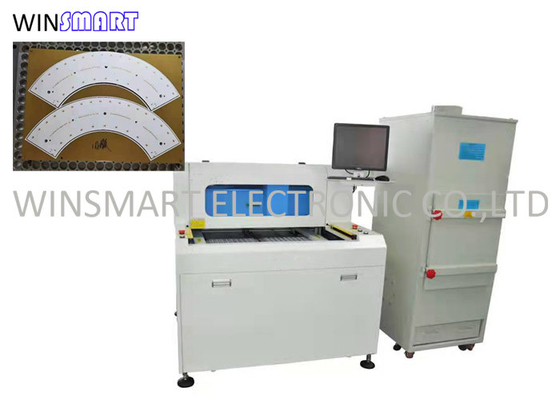

Router di pulizia del circuito stampato del sistema di vuoto 3HP per MCPCB
Descrizione del router del circuito stampato:
1. Migliori la qualità del prodotto, riduca tagliare lo sforzo ed impedire il danno del chip durante il taglio.
2. vari percorsi taglienti possono tagliare le linee rette, archi e cerchio, notevolmente riducenti le restrizioni sulla progettazione del PWB.
3. Il funzionamento della contornitrice della taglierina del PWB è semplice e facile ed il modello può essere commutato (modello di commutazione: programmi la commutazione, commutazione del dispositivo)
4. La macchina automatica del router del PWB ha alta precisione tagliente. L'accuratezza può raggiungere il ± 0.01mm per soddisfare le varie richieste taglienti.
Caratteristiche del router del circuito stampato:
1. Migliori la qualità del prodotto e riduca il tasso del residuo.
2. È fornito di alta lente d'ingrandimento del CCD di colore del pixel, insegnamento ausiliario di programma e le funzioni di editazione, con più alta accuratezza e la simulazione possono essere modificate ad un punto. Il LCD industriale ha la chiara immagine e grande angolo di visione.
3. fornito del pendente d'istruzione tenuto in mano. Programmi la pubblicazione può essere fatto manualmente o essere importato facendo uso del codice di G. Ha le funzioni di importazione, dell'esportazione, della matrice del bordo di copiatura, pubblicare e modificare, in modo da semplificare il periodo e l'accuratezza della programmazione.
4. porta completamente chiusa e trasparente di sicurezza, operazione sicura ed osservazione facile.
5. fornito di filtro dalla raccolta di polvere e di collettore di polveri potenti. Il metodo di aspirazione del up-down è facoltativo e può risolvere il problema del chip in modo pulito.
Caratteristiche del router del circuito stampato:

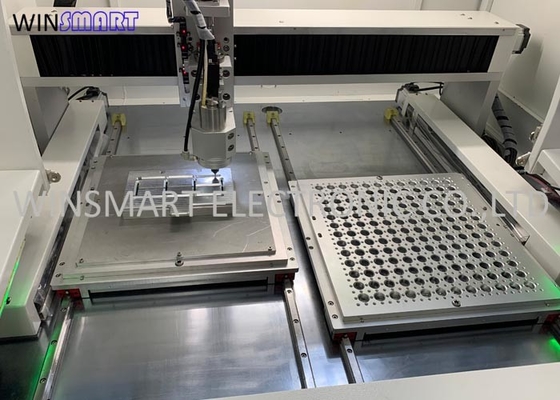

1. Questo router del PWB ha tavole dello due-scorrevole per fare il taglio continuo.
2. Sforzo più basso per assicurare avanguardia regolare.
3. il motore ed il fuso importati è usato per scopo senza rumore.
4. lo sytem di pulizia facoltativo di vuoto alto e basso è disponibile.
Specifiche del router del circuito stampato:
Dimensioni (W*D*H) | 1150mm*1250mm*1325mm |
Peso | 750KG |
Altezza sfalsata | 60~110mm |
Tipo del motore | Serie di JiaBao |
Posizionamento della ripetibilità | 0.001mm |
Area di lavoro di asse (massima) | 870mm*450mm*50mm |
Fissazione del PWB | norma, specializzazione |
Carico/che scarica del PWB | manuale |
Dimensione del PWB (massima) | 350*400mm |
PWB spesso (massimo) | 5mm |
Rigidità che fixturing | Su misura faccia il dispositivo |
Fissazione di Fixturing | macchinario |
Potere | 40W |
Fuso | 60000rpm/min |
Protegga | auto/raffreddamento del vento |
Taglierina del cambiamento | Specializzazione |
Tagliando velocità (massimo) | 100mm/s |
Determinando velocità (massimo) | 3000mm/s |
Precisione del taglio | 0.01mm |
Potere di vuoto | 3.5KW CA 380V |
Vuoto | piombo |
Potere | 2.0KW AC380V |
Dotazione d'aria | 4-6KG/cm2 |
Il programma pubblica | In linea |
La funzione pubblica | Linea, arco, circula, U-curva |
Stoccaggio di programma | HDD |
Sistema di visione | CCD di colore di SONE |
contrappeso della fresa | AUTO |
Messa a punto di vuoto | AUTO |
Iindicator | Stato della macchina di Iindicator |
controllo dello strumento | Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
Motore proteggere | Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
motore sopra il controllo di caricamento | Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
Tempo utilizzabile dello strumento | Vita automatica dello strumento di rilevazione, |
Statistica di dati | Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
Annotazione di errore | Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
Precisione di asse | 0.001mm |
Taglio della precisione | 0.1mm |
L'area di lavoro protegge | Con quattro protezione sigillata |
Sensore della porta | Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
Processo di operazione del router del circuito stampato:
1. Controlli se l'attrezzatura è alimentata normalmente sopra e confermi che l'attrezzatura l'operazione aspettare ed è stata risistemata.
2. L'operatore determinerà la direzione e le direzioni positive e negative del bordo del PWB, posto il bordo del PWB sul dispositivo speciale, lo premono delicatamente con la palma della sua mano, confermano che il bordo del PWB è stato disposto, posano la ghiandola ed assicurarsi che il bordo del PWB sia stato coperto strettamente.
3. Usi la macchina fotografica visiva per regolare il percorso tagliente programmato e per confermare per conservare.
4. la stampa il pulsante di avvio, il router del PWB si avvi funzionare, l'aspirapolvere, il fuso, rimozione elettrostatica, ecc. inoltre comincerà automaticamente e la fresa divide i bordi secondo il percorso tagliente programmato.
5. Completi l'interi assemblea e PWB che depaneling, il banco da lavoro uscirà automaticamente, aprono la ghiandola, si assicurano che il bordo separato del PWB non sia danneggiato, per rimuovere manualmente il prodotto, sostituire il nuovo bordo del PWB, coprono la ghiandola e cliccano il pulsante di avvio per separare.
6. punto 4,5 di ripetizione fino a finire tutti i prodotti.
