Macchina del router del PWB della fresa di CNC completamente automatica della tavola doppia di ESD

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 set
prezzo:	USD20000-80000
Packaging Details:	Cassa in compensato
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Luogo di origine:

Certificazione:

Alimentazione del PWB:

Scarico PCB:

Velocità del mandrino:

60000rpm

Posizionamento PCB:

Dispositivo personalizzato

Tavolo da lavoro:

Nome:

Router per PCB con fresa CNC

Capacità di alimentazione:

100 set/mese

Evidenziare:

Fresa CNC automatica ESD

fresa CNC a doppio tavolo per PCB

macchina per router PCB completamente automatica

Product Description

Macchina del router del PWB della fresa di CNC completamente automatica della tavola doppia di ESD

Caratteristica del router del PWB della fresa di CNC:

1. Percorso di taglio a circuito chiuso completo, tracciamento degli errori in tempo reale, feedback, compensazione, è un sistema intelligente di fascia alta.

2. Utilizzo di PLC split importato, rottura della tradizionale scheda di controllo PLC basata su computer, maggiore stabilità e maggiore anti-interferenza.

3. Funzionamento semplice e prestazioni di sicurezza più elevate, 0,5-0,7 secondi per punto di taglio.

4. Sistema di aspirazione inferiore, senza polvere.

5. Tavoli di lavoro doppi per un'elevata capacità di lavoro.

Specifiche del router PCB per fresa CNC:

Modello	SMT-IR500
Dimensione della macchina	1550(L)x1200(P)x1600(A)
Peso della macchina	900 kg
Il motore	Servomotore CA a 7 assi
Ripetibilità	±0,02 mm
Precisione di taglio	±0,05 mm
Risoluzione	±0,02 mm
Tavoli da lavoro	2
Modo di posizionamento PCB	fori dei perni o bordo del PCB di scarto
Alimentazione/scarico pannello	automatico
Zona di fresatura	300x350 mm
Spessore PCB	0,3-3 mm
Mandrino	Sycotec
Velocità massima del mandrino	80000 giri/min/ESD
Modo di raffreddamento	aria condizionata
Bit di instradamento	manico diametro 3.175mm
Modo di sostituzione del bit di routing	Manuale
Sistema di altimetria laser	Funzione di soffiaggio a vuoto autonomo
Capacità del sistema del vuoto	63L/minuto
Potenza più pulita	Filtro aria 3HP

Flusso di lavoro del router del PWB della fresa di CNC:

1. Alimentazione automatica PCBA da tampone OK/NG.

2. Il sistema di aspirazione preleva il PCBA e posiziona il pannello sul tavolo di sinistra.

3. PCBA fissato sul tavolo sinistro dal sistema di bloccaggio e iniziare il depaneling.

4. Il sistema di aspirazione preleva il PCBA e contemporaneamente posiziona il pannello sul tavolo di destra.

5. PCBA fissato sul tavolo destro dal sistema di bloccaggio e iniziare il depaneling.

6. Quando i PCBA separati dal tavolo di sinistra sono finiti, il sistema di aspirazione preleva le singole schede e le deposita sul nastro di scarico piano per la successiva lavorazione.

7. La fresa inizia a tagliare le assi del tavolo destro quando termina il lavoro del tavolo sinistro.

8. Il PCB di scarto verrà gettato nella scatola degli scarti.

9. Ripetere i passaggi precedenti e continuare a depaneling tutto il tempo.

Sistema operativo del router PCB per frese CNC:

1. Interfaccia operativa: Windows 10

2. Sistema visivo: fotocamera digitale ad alta risoluzione/sistema di visione Cognex

3. Programmazione:

un.Coordinate di scansione AOI/cattura CCD

b.Funzione di copia pellicola angolata

c.Modifica le coordinate, ccd si sincronizza automaticamente

d.Altre funzioni: compensazione del diametro dell'utensile, punte per la pulizia del collettore di polvere

Struttura del router del PWB della fresa di CNC:

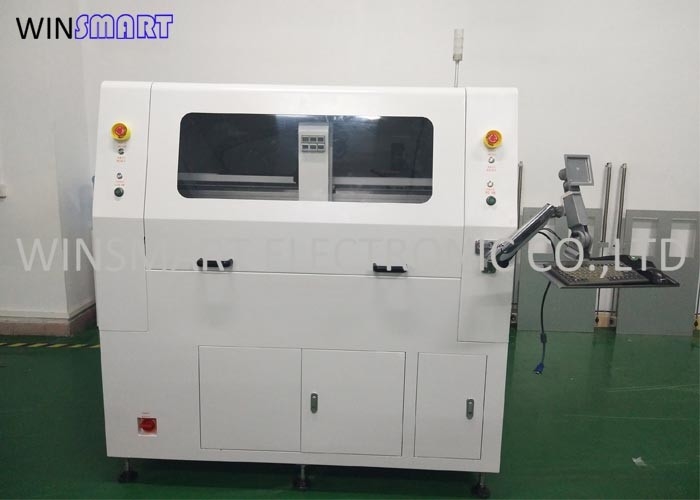

Macchina del router del PWB della fresa di CNC completamente automatica della tavola doppia di ESD 0

Macchina del router del PWB della fresa di CNC completamente automatica della tavola doppia di ESD 1
