Dettagli:
|
Dimensione del PWB: | 460x320mm | Relazione sull'esperimento: | Fornito |
---|---|---|---|
Tipo del PWB: | Fori del bollo | Tenuta del PWB: | Muffa su misura |
Precisione: | ±0,05 mm | Nome: | Punzonatrice pneumatica |
Evidenziare: | macchina della perforazione del PWB 20Ton,macchina della perforazione del PWB di 460x320mm,Punzonatrice pneumatica di MCPCB |

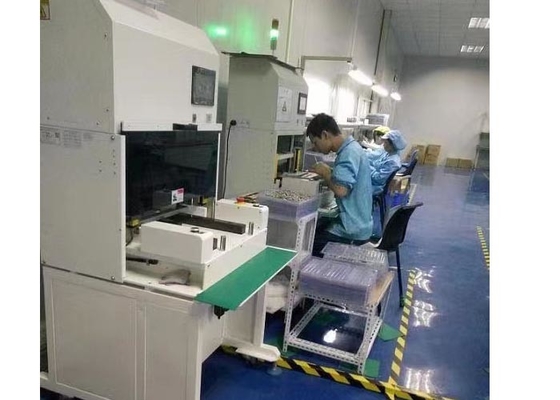

punzonatrice pneumatica della macchina della perforazione del PWB 20Ton di 460x320mm
Caratteristiche pneumatiche della punzonatrice:
1. Alto livello di operazione semplice e sicura di automazione,
2. le muffe multiple possono essere sostituite e la sostituzione della muffa è conveniente e facile
3. La muffa più bassa entra automaticamente ed esce, che è conveniente per la presa e la collocazione dei prodotti ed i prodotti finiti possono cadere nel cassetto.
4. minimizzi lo sforzo interno ha generato durante il piatto che taglia ed evitano l'incrinamento della latta
5. L'efficienza del PWB semilavorato di perforazione e di FPC è molto alta
6. L'ultima nuova funzione del touch screen è conveniente affinchè l'operatore funzioni.
Principio pneumatico della punzonatrice:
Installi la punzonatrice del PWB muoiono foggiare sulla posizione della muffa, mettono i bordi PWB/di FPC da tagliare alla posizione corrispondente del dado più basso e premono il commutatore di inizio per tagliare i bordi contemporaneamente. Durante il lavoro, il più bassi muoiono adottano in opposizione automatico per ridurre l'intensità di lavoro e per migliorare la sicurezza. Allo stesso tempo, è molto conveniente prendere e disporre i bordi separati.
Specifiche pneumatiche della punzonatrice:
Area di lavoro | 460*320mm |
Pressione di esercizio | 0.45-0.7Mpa |
Taglio della precisione | ±0.05mm |
Tempo di ciclo | 7-15 secondi |
Uscita | 8T |
Spessore di PCB/FPC | 0.08-3.5MM |
Materiale di PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Taglio del modo | Perforazione |
Dispositivo della perforazione | Muore la lavorazione con utensili (muffa) |
Proprietà di lavoro |
L'esposizione LCD, registra automaticamente il numero di prodotti elaborati, perforazione automatica |
Porto della trasmissione | Norma internazionale |
Lingua di operazione | Inglese |
Colpo | 50MM |
Altezza della muffa | 170MM |
Potere | 380/220V |
Fusibile | 3A |
Dimensione della macchina | 820x740x1750mm |
Peso della macchina | 680kgs |

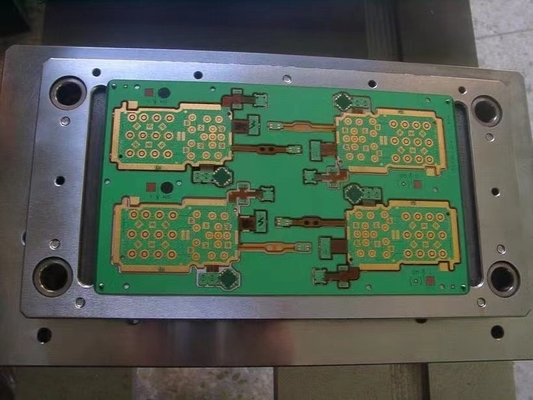

La punzonatrice pneumatica muore foto della lavorazione con utensili:
Portata di applicazione pneumatica della punzonatrice:
I circuiti dei telefoni cellulari, delle macchine fotografiche digitali, degli accessori elettronici, dei computer, delle automobili, ecc. possono essere tagliati nel lotto e possono dare il gioco completo all'effetto massimo quando taglia i circuiti multipli. Nell'industria elettronica, quali il bordo del telefono cellulare, la scheda di memoria, il circuito flessibile del telefono cellulare, il circuito flessibile di HDI (circuito stampato ad alta densità), di FPCB (circuito flessibile) e FCCL (laminato placcato di rame flessibile), l'efficienza è particolarmente significativi per la segmentazione di un gran quantità di di substrato scanalato del PWB e di circuito flessibile (FPC).
