Dettagli:
|
| Uso: | Linea di produzione di SMT | Dimensione del PWB: | 50*50-460*330mm |
|---|---|---|---|
| Applicazione: | Linea di produzione di assemblaggio PCB SMT | servizio di Dopo-vendita: | Video supporto tecnico, supporto online 7/24H |
| Garanzia: | 12 mesi | Nome: | Attrezzatura di movimentazione del PWB |
| Evidenziare: | Attrezzatura di movimentazione del PWB dello scaricatore,Attrezzatura di movimentazione del PWB di SMT,scaricatore del caricatore del PWB di 460x330mm |
||

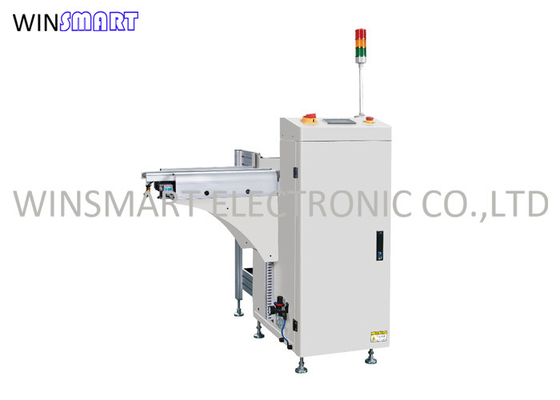

Macchina ad angolo retto automatica dello scaricatore del PWB dell'attrezzatura di movimentazione del PWB
Descrizione dell'attrezzatura di movimentazione del PWB
Progettazione solida e stabile
Sistema integrato di controllo stabile ed affidabile
Commutatore di membrana di tocco leggero LED o controllo del touch screen
Morsetti pneumatici alti e bassi per fissare lo scaffale di rivista
Regolato a pressione sullo spingitoio per impedire danno del bordo
Lavori sempre il monitoraggio a macchina dell'errore
Piccola orma della macchina
SMEMA compatibile
Panoramica dell'attrezzatura di movimentazione del PWB:
1.Applies al regolatore di schermo di PLC+touch.
2.Strong, ditta e progettazione stabile.
morsetti pneumatici 3.Up&down per assicurare la posizione dello scaffale di rivista.
progettazione di circuito del gas 4.Special per non assicurare rottura del PWB.
segnale di 5.With SMEMA.
Specifiche dell'attrezzatura di movimentazione del PWB:
| Modello No | SMTAU-250 | SMTAU-330 | SMTAU-390 | SMTAU-460 |
| Dimensione del PWB (millimetro) | (50x50) - (350x250) | (50x50) - (455x330) | (50x50) - (530x390) | (50x50) - (530x460) |
| Dimensione della macchina (millimetri) | 1180x1130x1200 | 1300x1420x1200 | 1500x1530x1200 | 1500x1630x1200 |
| Dimensione della rivista (millimetri) | 355x320x560mm | 460x400x563 | 535x460x570 | 535x530x570 |
| Peso (chilogrammi) | 170 | 190 | 210 | 250 |
Parametri tecnici:
| Funzione | Tempo di caricamento del PWB | Tempo del cambiamento della rivista | Alimentazione elettrica | Pressione d'aria |
| È usato per caricamento del PWB | Approssimativamente 6 secondi | Approssimativamente 30 secondi | 100-230V, 1PH, 300VA massimo | 4-6Bar |
| Altezza di trasporto | Direzione del trasporto | Spessore del PWB | Numero di rivista | Passo di punto scelto |
| 900±20mm (o su misura) | L - R o R - L | Min 0.6mm | Su: 1; Giù: 1 | 10mm, 20mm, 30mm, 40mm |
