Dettagli:
|
Aspirapolvere: | 3hp | IONIZER: | Sì |
---|---|---|---|
Spessore del PWB: | 0.8-3.0mm | Guida del pezzo: | Diametro 0.8-3.0mm |
Taglio della precisione: | ±0.05mm | PWB disponibile: | Tab Panel |
Marca: | Winsmart | Nome di prodotto: | Tagliatrice del PWB del router |
Evidenziare: | Tagliatrice del PWB del router,Tagliatrice del PWB di 3HP Depanelizer,Macchina del router del PWB Depaneling |

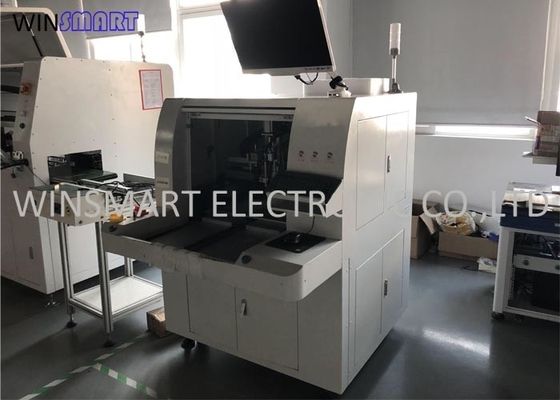

PWB Semi-automatico Depanelizer della tagliatrice del PWB del router della telecamera CCD
Panoramica della tagliatrice del PWB del router:
Questo router è pricipalmente un dispositivo che utilizza la fresa per funzionare all'alta velocità per separare i bordi del PWB nel modo del multi-collegamento secondo i percorsi preredatti. Sostituendo i difetti di rottura del manuale, di V-CUT o di perforanti, di miglioranti la qualità dei prodotti e di riducenti il tasso di rifiuto. La macchina adotta il sistema operativo di Windows 10 di interfaccia uomo-macchina, la progettazione di interfaccia semplice ed umanizzata, sistema tagliente automatico di correzione di percorso, l'alta programmazione del CCD del pixel, programma del blocco e pubblicazione e modifica di programma a passo singolo. Il caricamento ed il dispositivo di scarico del PWB con due piattaforme che funzionano con interazione possono efficacemente ridurre il tempo di riposo della macchina, così raggiungendo l'efficienza ideale di produzione.
Caratteristiche della tagliatrice del PWB del router:
1. La macchina è fornita della lente industriale dell'ingranditore del CCD del alto-pixel e delle funzioni ausiliarie di insegnamento e di editazione di programma. La precisione è più alta, più accurato e l'immagine è più chiara.
2. Il punto automatico del SEGNO che posiziona e che corregge il sistema ha la visualizzazione in tempo reale ed inseguimento simulato dell'itinerario del percorso commovente. l'esposizione è chiara con un'occhiata. la funzione automatica di correzione e di allineamento ha più alta accuratezza tagliente. finchè il PWB è sfalsato all'interno dell'immagine di 3mm, la visione artificiale può eseguire la correzione automatica dell'itinerario, che si rilassa il requisito di accuratezza dell'operatore quando dispone il bordo. E la produttività lavorativa notevolmente è migliorata.
3. La copia destra e sinistra del worktable, copia del blocco, matrice, copia del bordo di collegamento di multi-angolo, funzione d'inseguimento a passo singolo di modifica e bloccare pubblicazione della funzione di modifica del programma esattamente per semplificare il tempo di produzione di programma e per migliorare l'efficienza di programmazione.

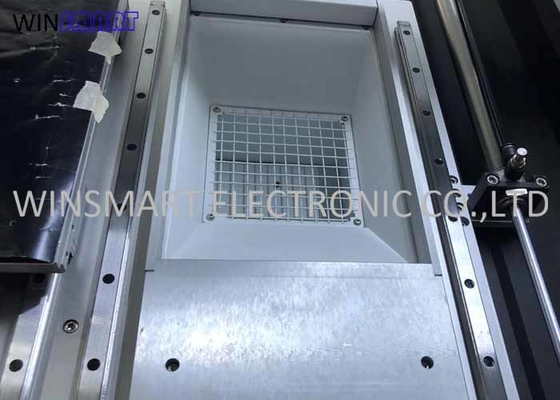

4. l'aspirapolvere ed il dispositivo statico ad alta tensione di eliminazione fatti del fan ad alta potenza dell'entrata hanno migliore effetto di assorbimento della polvere e più a basso rumore.
5. Per il monitoraggio di vita dello strumento, la fresa automaticamente aumenterà e cadrà ad un'altra posizione non tagliata della lama dopo il taglio della distanza determinata. Le distanze ed i tempi superiori e più bassi possono essere fissati secondo la lunghezza della lama per prolungare la durata della fresa.
6. la progettazione trasparente della porta della sicurezza dichiara il processo d'elaborazione con un'occhiata. Ci sono due modi aprire la porta: arresto di emergenza e decelerazione di 50% affinchè clienti differenti scelgano da. L'arresto di emergenza è di impedire gli incidenti durante l'elaborazione e di fornire una condizioni di funzionamento per ispezione della sicurezza. Nel programmare, per i programmatori è conveniente controllare il processo.
7. Il pannello del PWB è elaborato e disposto usando il sistema di trasmissione del servomotore della due-piattaforma per ridurre il tempo di attesa e per migliorare il rendimento. Allo stesso tempo fornisca il fuso importato ed il fuso domestico per soddisfare le esigenze differenti del cliente.
Specificazione della tagliatrice del PWB del router:
In generale | |
Dimensioni (W*D*H) | 1250mm*1650mm*1450mm |
Peso | 750KG |
Altezza sfalsata | 60~110mm |
Manipolatore | |
Tipo del motore | Serie di JiaBao |
Posizionamento della ripetibilità | 0.001mm |
Area di lavoro di asse (massima) | 650mm*560mm*50mm |
Posto di lavoro | |
Fissazione del PWB | norma, specializzazione |
Carico/che scarica del PWB | manuale |
Dimensione del PWB (massima) | 320*320mm |
PWB spesso (massimo) | 5mm |
Fixturing | |
Rigidità che fixturing | Su misura faccia il dispositivo |
Fissazione di Fixturing | macchinario |
Motore mandrino | |
Potere | 150W |
Fuso | 60000rpm/min |
Protegga | auto/raffreddamento del vento |
Taglierina del cambiamento | Specializzazione |
Guida della capacità | |
Tagliando velocità (massimo) | 80mm/s |
Determinando velocità (massimo) | 2500mm/s |
Precisione del taglio | 0.01mm |
Sistema di vuoto | |
Potere di vuoto | 3.5KW CA 380V |
Vuoto | piombo |
Utilità | |
Potere | 2.0KW AC380V |
Dotazione d'aria | 4-6KG/cm2 |
Programmazione | |
Il programma pubblica | In linea |
La funzione pubblica | Linea, arco, circula, U-curva |
Stoccaggio di programma | HDD |
Sistema di visione | CCD di colore di SONE |
contrappeso della fresa | AUTO |
Messa a punto di vuoto | AUTO |
Monitor di operazione | |
Iindicator | Stato della macchina di Iindicator |
controllo dello strumento | Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
Motore proteggere | Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
motore sopra il controllo di caricamento | Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
Tempo utilizzabile dello strumento | Vita automatica dello strumento di rilevazione, |
Statistica di dati | Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
Annotazione di errore | Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
III. accuratezza | |
Precisione di asse | 0.001mm |
Taglio della precisione | 0.1mm |
IV. sicurezza | |
L'area di lavoro protegge | Con quattro protezione sigillata |
Sensore della porta | Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
Tasto di arresto di esigenza |
La tagliatrice del PWB del router include:
Aspirapolvere x 1pc
Fuso x 1pc
Guida del pezzo x 10pcs
Manuale di istruzioni x 1pc
Video di operazione
