Dettagli:
|
| servizio di Dopo-vendita: | Video operativo e supporto online | laser: | UV |
|---|---|---|---|
| Area di lavoro: | 300x300 mm | Dispositivo: | Su misura |
| Rapporto di prova: | Fornito | Nome: | Laser che depanling |
| Evidenziare: | Alta macchina del laser Depaneling del PWB di produttività,Macchina doppia del laser Depaneling del PWB della Tabella,macchina del PWB Depaneling del laser di 300x300mm |
||
Alta macchina del PWB Depanelizer del laser Depaneling del PWB di produttività della Tabella doppia
Scopo del laser Depaneling:
Gli oggetti dell'applicazione e di elaborazione sono piatto molle e duro del PWB, di FPC e taglio materiale relativo, apertura della copertura ed altre operazioni.
Integrazione efficiente di tutte le componenti dell'attrezzatura, compreso il laser, il percorso ottico, il sistema del galvanometro, la piattaforma di moto di 4 assi e l'immagine
Sistema per raggiungere operazione efficiente ed accurata.
Specifiche del laser Depaneling:
| Potere | 380V CA, 50Hz, 20A |
| Aria compressa | Aria compressa |
| Dimensione della macchina | 1450 (L) x1350 (W) x1665 (H) millimetro |
| Spazio dell'installazione | 3000x3000x2500mm |
| Peso della macchina | 2000kgs |
| Temperatura ambiente | 22 ~ ℃ 25 |
| variazione di temperatura | all'interno del ℃/24hr del ± 1 |
| umidità ambientale | all'interno di 40% ~ 70% (nessuna condensazione ovvia è permessa) |
| Grado senza polvere | 100000 o migliore |
| consumo di energia | 6KW |
| Larghezza di taglio | × 50mm del ≤ 50mm |
| Taglio dei materiali | taglio completo/mezzo taglio del PWB/FPC, di LCP/di colla e di altri materiali relativi |
| Taglio dello spessore | ≤ 3mm |
| Taglio della velocità | ≤ 3000mm/S |
| Accuratezza lavorante globale | ≤ 30um |
| Elaborazione del modello | linea retta, taglio, curva, anormalità, ecc |
Fonte di laser del laser Depaneling:
| Laser | laser di nanosecondo dell'onda leggera 355nm |
| Frequenza di ripetizione | 50-150khz |
| Laser Powe | 15W@30KHz UV |
| Larghezza di impulso | < 20ns=""> |
| Stabilità di energia | < 3=""> |
| ² di qualità m. del fascio | < 1=""> |
| Modo | 2500mm/S |
Caratteristiche del laser Depaneling:
Efficacemente controlli l'effetto di calore d'elaborazione e migliori il crollo del bordo e l'effetto termico del prodotto. Laser di alta qualità, nessun contatto che elaborano, nessuna sbavatura e sbavatura dopo il taglio. Il sistema di produzione maturo può calcolare e segmentare esattamente i grafici e realizza il processo elaborare e dei parametri di elaborazione i grafici. Nessuno sforzo, ±5μm che taglia precisione. Archivio del gerber dell'importazione per l'operazione facile. Straniero/linea taglio è disponibile. Avanguardia senza contatto e regolare.

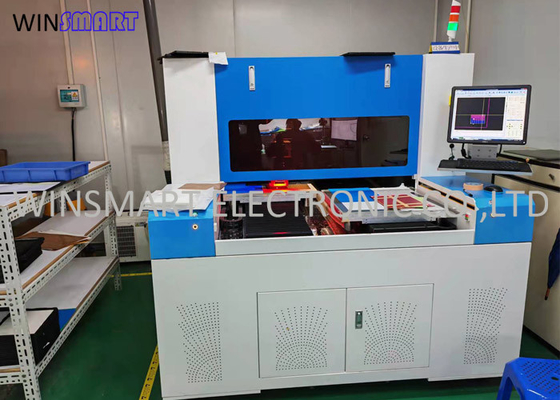

Foto del laser del laser Depaneling:
Applicazioni del laser Depaneling ed effetto di taglio:
Campi di applicazione: PWB/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, ecc. Nessuna polvere, buona a conducibilità del PWB.
