Dettagli:
|
Taglio della precisione: | ±5μm | Sforzo meccanico: | Nessun |
---|---|---|---|
Area di lavoro: | 300x300mm | Gamma di ricerca: | 40x40mm |
Marca del laser: | Optowave | Collegamento del PWB: | giunti V tagliati e di macinazioni |
Materiale del PWB: | PWB della flessione, FR4 | Nome: | Tagliatrice UV del laser |
Evidenziare: | Tagliatrice UV del laser 15W,Tagliatrice UV del laser del PWB della flessione,Macchina del PWB Depaneling della testa del laser di Optowave |

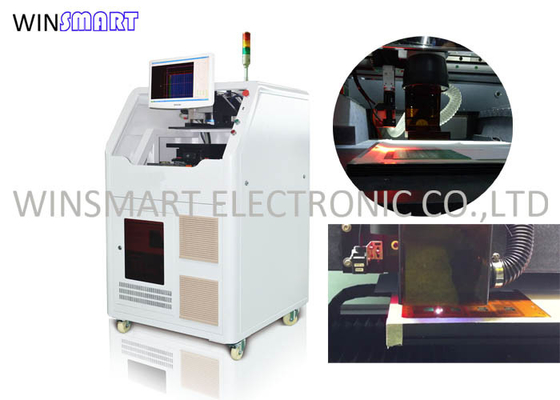

Tagliatrice UV del laser del PWB di 15W Optowave del laser della flessione economica della testa
Tagliatrice UV del laser Instroduction:
Questa attrezzatura del laser Depaneling del PWB è integrata con la alto-stabilità ed il laser UV della migliore prestazione
generatore.
Questa attrezzatura consegna il grande fuoco di area di lavoro, il rapporto di distribuzione di energia ed il piccolo affetto termico che dà la piccola larghezza di taglio e l'alta qualità tagliente durante l'elaborazione.
Con la tavola di due-asse ed il modulo di controllo specializzati del ciclo chiuso, assicura il taglio veloce mentre mantiene la grandezza del micron di precisione con la tecnologia moderna dell'applicazione dei sensori di posizione e dell'acquisizione immagine del CCD.
I sistemi laser depaneling e di singulation del PWB stanno guadagnando la popolarità-particolare come complessità del circuito ed i rapporti della componente continuano ad aumentare. Le microelettroniche ed i produttori dell'apparecchio medico richiedono le tolleranze vicine ed il detrito-questo minimo è dove la tecnologia laser splende
Descrizione UV della tagliatrice del laser:
Il taglio del laser ora sta offrendo come metodo supplementare da alcuni produttori.
Il laser UV che depaneling usa una lunghezza d'onda di 355 nanometro (ultravioletta), diodo-pompata, fonte di laser. A questa lunghezza d'onda il laser è capace di taglio, di perforazione e di struttura sui substrati della flessione e rigidi del circuito. Il raggio laser, capace delle larghezze tagliate sotto 25μm, è controllato da di alta precisione, specchi di galvo-esame con accuratezza di ripetizione di +/- μm 4.
Vari materiali del substrato possono essere tagliati con una fonte di laser UV compreso FR4 e FPC.
Specificazione UV della tagliatrice del laser:
Laser | Q-Commutare diodo-ha pompato tutto il laser UV semi conduttore |
Lunghezza d'onda del laser | 355nm |
Fonte di laser | Optowave 15W@30KHz UV |
Posizionamento della precisione del Worktable del motore lineare | ±2μm |
Precisione di ripetizione del Worktable del motore lineare | ±1μm |
Efficace campo di lavoro | 300mmx300mm (personalizzabile) |
Velocità di scansione | 2500mm/s (massimo) |
Campo di lavoro | 40mmх40mm |
Vantaggi UV della tagliatrice del laser:
Accuratezza, precisione, sforzo meccanico, più di alta qualità bassi dei tagli, costi più bassi della lavorazione con utensili e contorno e capacità flessibili del taglio.
