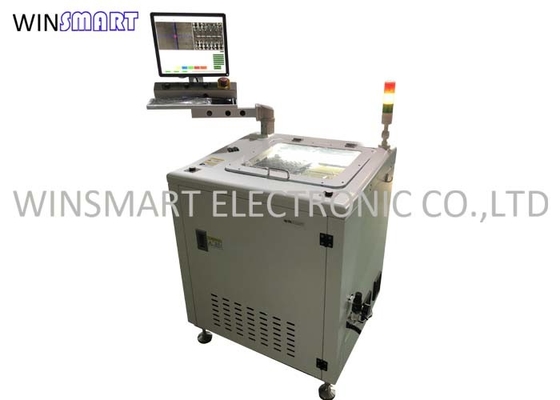

Stia da solo il raffreddamento di auto della macchina della fresa del PWB

Del supporto tipo redditizio macchina della fresa del PWB da solo del router del separatore del PWB

Funzione della macchina della fresa del PWB:

La macchina della fresa del PWB è un genere di attrezzatura che principale utilizzazione la fresa che corre all'alta velocità per separare il multi PWB collegato secondo la pre-edizione del percorso. Può sostituire il manuale che tagliato o difetti di taglio di c tagliato o spingere, migliorare la qualità del prodotto e ridurre il tasso del residuo. Questa macchina adotta l'ultimo sistema operativo con l'interfaccia uomo-macchina. Il percorso tagliente può essere modificato dall'alto CCD del pixel che insegna e che pubblica e può anche essere modificato per gradi. Facendo uso della piattaforma girante come il caricamento e del dispositivo di scarico del PWB, il tempo di riposo della macchina può efficacemente essere ridotto e l'efficienza ideale di produzione può essere raggiunta.

Vantaggi della macchina della fresa del PWB:

1. Facoltativo scelga/piattaforma doppia

2. Sistema di visione del CCD e del PC

3. Programmando con la raccolta di polvere e della compensazione

4. Disponibile per i bordi massimi di 460mm

5. Flessibile per tipo differente di prodotti

6. Tipo aperto piattaforma per LD/ULD e aggiornamento automatico con il robot

7. usato per il singulation diretto del pannello del PWB con lo sforzo più basso

8. Taglio superiore ed aspirapolvere inferiore

Caratteristiche della macchina della fresa del PWB:

1. Fornito di alta lente di ingrandimento del CCD di colore del pixel, di insegnamento ausiliario di programma e della pubblicazione della funzione di simulazione, precisione ed immagine più accurate del pulitore.

2. Monitoraggio di vita dello strumento: dopo il taglio della distanza determinata, la fresa automaticamente aumentare/caduta alla posizione dell'avanguardia che non è stata tagliata. Su e giù la distanza ed i tempi possono essere fissati liberamente secondo la lunghezza dell'avanguardia, in modo da prolungare la durata della fresa.

3. La progettazione trasparente della porta della sicurezza dichiara il processo d'elaborazione con un'occhiata. La porta si apre e smette per impedire gli incidenti durante l'elaborazione, fornente una condizioni di funzionamento sicura per gli utenti

4. Posizionamento del segno e sistema automatico di correzione, esposizione muoventesi del percorso e seguente, funzione di correzione del fuoco automatico, più alta accuratezza tagliente.

5. Tre stessi o programmi differenti possono essere usati sullo stesso dispositivo per individuare dal segno, in modo da assicurare l'accuratezza tagliente

6. Il collettore di polveri potente può pulire e risolvere il problema di taglio della polvere. Il fan importato rende la raccolta di polvere più pulita ed a basso rumore.

7. Utilizzi il worktable destro e sinistro per scambiare l'elaborazione ed il substrato del PWB del posto, riduce la capacità di produzione di aumento e di tempo di attesa.

8. In generale, la tagliatrice è elettrica ed il worktable è pneumatico. Se funziona a lungo, il PCBA può essere nocivo dovuto pressione d'aria insufficiente. La macchina completamente è alimentata sopra, in modo da assicurare la sue accuratezza e stabilità.

Specificazione della macchina della fresa del PWB:

Parametri tecnici della macchina della fresa del PWB:

Installazione della macchina della fresa del PWB:

1. Regolazione dell'ambiente

1,1 l'attrezzatura dovrebbe essere installata in un posto arieggiato ed asciutto. Nonla installi in un posto che è facile da corrodere o infiammabile.

1,2 l'attrezzatura non dovrebbe essere installata nei posti esposti a luce solare ed all'alto calore.

1,3 non disponga l'attrezzatura nel posto con la forte vibrazione e la collisione facile.

2. Installazione meccanica

2,1 posto l'attrezzatura nella posizione designata.

2,2 regoli il livello dell'attrezzatura con uno strumento livellato e poi stringa la vite della tazza del piede.

2,3 colleghi il tubo flessibile del collettore di polveri alla polvere che raccoglie il porto dell'attrezzatura.

2,4 inserisca la spina di corrente del collettore di polveri con l'attrezzatura per confermare la direzione dell'operazione e l'effetto della raccolta di polvere. Se è invertita, sostituisca qualunque due delle tre linee elettriche.

2,5 requisiti di messa a terra: colleghi prego esclusivamente l'attrezzatura alla messa a terra della scatola di distribuzione e non si colleghi con l'altra attrezzatura in serie.

3. Configurazione dell'alimentazione elettrica

3,1 l'input standard dell'attrezzatura è un CA monofase di 220 V.

3,2 l'attrezzatura ha introdotto il CA trifase 380V deve essere fornita di trasformatore.

Dimensione di aspetto della macchina della fresa del PWB:
