Dettagli:
|
| Materiale del PWB: | FR4, MCPCB | Tensione: | 220V |
|---|---|---|---|
| Servizio di assistenza al cliente fornito: | Ingegneri disponibili assistere macchinario oltremare | Potere (w): | 500W |
| Certificato: | Ce | Nome: | Muore la punzonatrice |
| Evidenziare: | Il cilindro guidato muore punzonatrice,Il separatore del PWB muore punzonatrice,punzonatrice del PWB 3A |
||

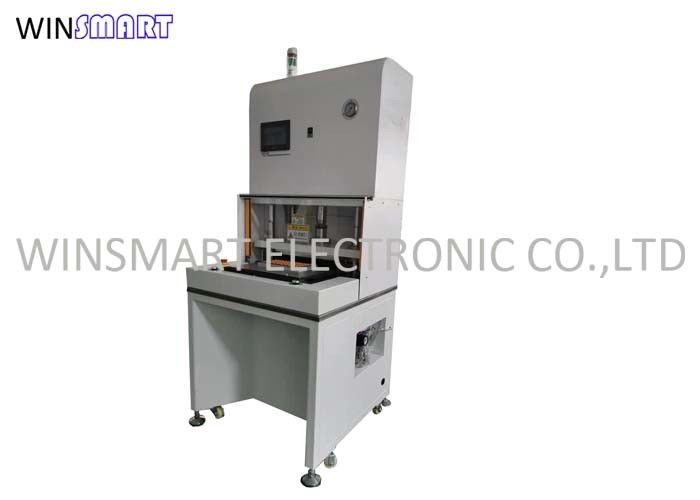

Il cilindro ambientale guidato muore separatore del PWB della punzonatrice
Muore la descrizione della punzonatrice:
La perforazione è un processo dove la bruciacchiatura PCBs è perforata dal pannello con l'uso del dispositivo di specia. È un dispositivo in due parti, con le lame taglienti su una parte e sostiene d'altro canto. La capacità di produzione di sunch un sistema è alta, ma i dispositivi sono abbastanza costosi e richiedono l'affilatura regolare.
Muoiono le caratteristiche della punzonatrice:
1. Depaneling PCB/FPC per mezzo di dadi di perforazione, evitare le microfratture causate dal manuale.
2. Muoiono le lavorazioni con utensili è variabili
3. Messa a punto facile dei dadi di perforazione
4. Il carico e scaricare del PCBs sono convenienti
5. L'esercizio facile, ha sistema sicuro della protezione
6. Bombola guidata, protezione dell'ambiente
7. alta efficienza, ciclo che taglia i comandi di tempo entro adatto 15 secondi, per PCBs in grande quantità
Muore la specificazione della punzonatrice:
| Area di lavoro | 460*320mm |
| Pressione di esercizio | 0.45-0.7Mpa |
| Taglio della precisione | ±0.05mm |
| Tempo di ciclo | 7-15 secondi |
| Uscita | 8T |
| Spessore di PCB/FPC | 0.08-3.5MM |
| Materiale di PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Taglio del modo | Perforazione |
| Dispositivo della perforazione | Muore la lavorazione con utensili (muffa) |
| Proprietà di lavoro |
L'esposizione LCD, registra automaticamente il numero di prodotti elaborati, perforazione automatica |
| Porto della trasmissione | Norma internazionale |
| Lingua di operazione | Inglese |
| Colpo | 50MM |
| Altezza della muffa | 170MM |
| Potere | 380/220V |
| Fusibile | 3A |
| Dimensione della macchina | 820x740x1750mm |
| Peso della macchina | 680kgs |
La punzonatrice del PWB muore foggiare i punti dell'installazione:
1. rimuova la porta di sicurezza
2. posto le due vaiolature sul piatto inferiore della muffa più bassa sui due ganci.
3. l'alimentazione la muffa superiore nel cassetto (vedi sotto l'immagine) ed il bordo della muffa e la piastra superiore sono sovrapposti.
4. La macchina commuta al modo di alimentazione manuale. Premi il bottone «anteriore e posteriore» per inserire la muffa più bassa nella macchina.
5. stacchi la fonte di aria, i cilindri superiori e più bassi cadranno lentamente e la posta della guida della muffa superiore avanzerà nella muffa più bassa ed i due si chiuderanno lentamente insieme.
6. Dopo le muffe superiori e più basse sia chiuso, stringere manualmente le viti di pollice secondo le indicazioni della figura. Assicuri che la muffa superiore non possa muoversi. Dopo il rafforzamento, la fonte di aria è collegata, il cilindro aumenta, la muffa superiore è separata e la fonte di aria è staccata ancora per controllare se la muffa superiore e la muffa più bassa possono essere chiuse. Ripeti l'operazione una o due volte per assicurarsi che i dadi superiori e più bassi siano chiusi uniformemente prima del procedimento al punto seguente.
