Dettagli:
|
| Velocità di rotazione del mandrino: | 20000-60000RPM | Materiale del PWB: | FR4, alluminio |
|---|---|---|---|
| Guida del diametro del pezzo: | 0.8-2.5mm | Vantaggio: | Basso costo |
| Precisione di taglio: | ±0.05mm | Dimensione massima del PWB: | 280x2800mm |
| Porta di sicurezza: | sì | Nome di prodotto: | Stia da solo il PWB Ruoter |
| Evidenziare: | Stia da solo il router del PWB Depaneling,3.5KW router del PWB Depaneling,Stia da solo la macchina del separatore del PWB |
||

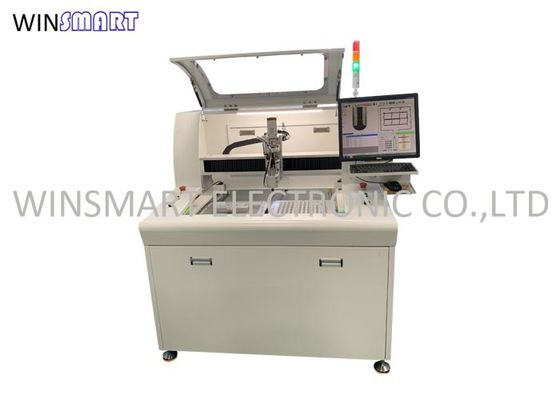

Stia da solo la soluzione di qualità superiore di basso costo della macchina del separatore del PWB del router del PWB
Panoramica del router del PWB:
È destinato come soluzione bassa per soddisfare le richieste depaneling del PWB del volume medio con una macchina che fornisce le proprietà meccaniche necessarie per depaneling accurato affidabile.
Specificazione del router del PWB:
| Number di modello | SMTR07 |
| Dimensione della macchina | 1220 (L) x 1200 (W) x 1850 (H) millimetri |
| Tensione | 380V/50Hz, 3.5KW |
| Dimensione massima del PWB | 280x280mm |
| Spessore del PWB | 0.4-3mm |
| Modo di alimentazione | Manuale |
| Posizionamento del PWB | Dispositivo su misura |
| Programmazione | Insegnamento di visione, in linea programmante |
| Taglio del fuso | SycoTec 60000rpm/min |
| Tipo di raffreddamento | Raffreddamento di auto |
| Modo della raccolta di polvere | Raccolta inferiore |
| Taglio della velocità | 1-100mm/s |
| Taglio dell'accuratezza | ±0.05mm |
| Guida del pezzo | 0.8-3.0 diametri, rotazione sinistra |
| Accuratezza di ripetizione | ±0.02mm |
| Aspirapolvere | Up/bottom (facoltativo) |
| Funzione protettiva attiva | Tenda leggera di sicurezza |
| Porta di sicurezza | Porta manuale |
| Metodo di programmazione | Insegnamento assistito macchina fotografica |
Caratteristiche del router del PWB:
1. Piccola orma globale
2. Alta stabilità, manutenzione facile
3. Operazione semplice, breve tempo del cambiamento
4. Progettazione per la piccola e dimensione media PCBA
5. Tavole di lavoro doppio
Altre spec. tecniche:
Manipolatore
Configurazione: X, Y, asse di Z
Ripetibilità del manipolatore: ±0.02mm
Stazione di lavoro
Posizione del pannello: dispositivo su misura
Caricamento: manuale
Dimensione del pannello: 280x280mm
Spessore del pannello: 0.4-3.0mm
Sistema del fuso
Motore mandrino: SycoTec 4025HY
Velocità di rotazione del mandrino: 60000rpm massimo
Cambiamento dello strumento: manuale
Guida del pezzo: diametro di 0.8-2.5mm
Sistema di Visition
Video macchina fotografica d'istruzione di alta risoluzione del CCD.
Correzione fiduciaria.
Programmazione
Sulla linea: la visione ha assistito l'insegnamento manuale punto a punto.
Pubblicazione del Fuction: visione di funzionamento a secco assistita/modo di esecuzione dei test.
Dimensione della macchina
Dimensione: 1.22M x 1.2M x 1.8M
Peso: 600kgs
