Dettagli:
|
Colore: | Bianco | Materiale del PWB: | FR4, alluminio |
---|---|---|---|
Spessore del PWB: | 0.8-3.0mm | Precisione di taglio: | ±0.05mm |
Dimensione massima del PWB: | 280x280mm | Caratteristica: | Taglio superiore |
Aspirapolvere: | 3HP/2.2KW | Pezzo di percorso: | Diametro 0.8-2.5mm |
installazione in loco: | sì | Nome di prodotto: | router Semi-automatico del PWB |
Evidenziare: | Macchina automatica del router del PWB Depaneling dei semi,Macchina più bassa del router del PWB Depaneling di sforzo,Router automatico del PWB dei semi |

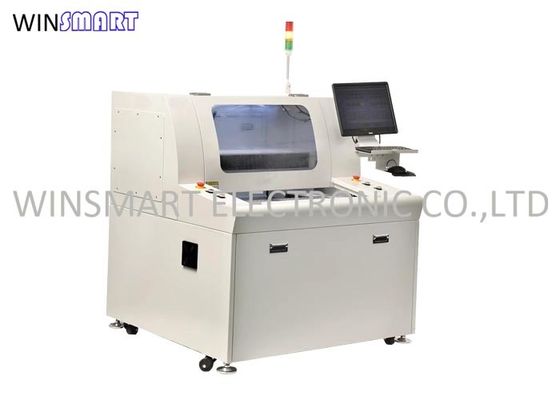

router Semi-automatico del PWB per il circuito stampato Depaneling con lo sforzo più basso
Specificazione del router del PWB:
In generale | |
Dimensioni (W*D*H) | 1220mm*1200mm*1850mm |
Peso | 600KG |
Altezza sfalsata | 60~110mm |
Manipolatore | |
Tipo del motore | Serie di JiaBao |
Posizionamento della ripetibilità | 0.01mm |
Area di lavoro di asse (massima) | 730mm*450mm*50mm |
Posto di lavoro | |
Fissazione del PWB | norma, specializzazione |
Carico/che scarica del PWB | manuale |
Dimensione del PWB (massima) | 280x280mm |
PWB spesso (massimo) | 3.5mm |
Fixturing | |
Rigidità che fixturing | Su misura faccia il dispositivo |
Fissazione di Fixturing | macchinario |
Motore mandrino | |
Potere | 150W |
Fuso | 20000-60000rpm/min |
Protegga | auto/raffreddamento del vento |
Taglierina del cambiamento | Specializzazione |
Guida della capacità | |
Tagliando velocità (massimo) | 80mm/s |
Determinando velocità (massimo) | 2500mm/s |
Precisione del taglio | 0.01mm |
Sistema di vuoto | |
Potere di vuoto | 3.5KW CA 380V |
Vuoto | piombo |
Utilità | |
Potere | 2.0KW AC380V |
Dotazione d'aria | 5KG/cm2 |
Programmazione | |
Il programma pubblica | In linea |
La funzione pubblica | Linea, arco, circula, U-curva |
Stoccaggio di programma | HDD |
Sistema di visione | CCD di colore di SONE |
contrappeso della fresa | AUTO |
Messa a punto di vuoto | AUTO |
Monitor di operazione | |
Iindicator | Stato della macchina di Iindicator |
controllo dello strumento | Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
Motore proteggere | Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
motore sopra il controllo di caricamento | Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
Tempo utilizzabile dello strumento | Vita automatica dello strumento di rilevazione, |
Statistica di dati | Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
Annotazione di errore | Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
III. accuratezza | |
Precisione di asse | 0.001mm |
Taglio della precisione | 0.1mm |
IV. sicurezza | |
L'area di lavoro protegge | Sensore di Safty |
Sensore della porta | Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
Caratteristiche del router del PWB Depaneling:
1. Il CCD zumma l'immagine rende a easier&increase di programmazione l'accuratezza della regolazione del punto.

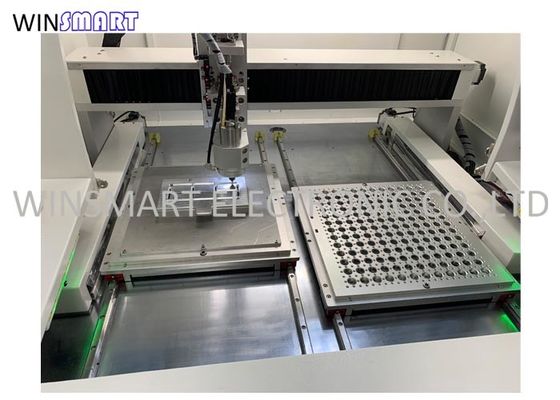

2. La tavola di scivolamento due fornisce simultaneamente al movimento di entrata e di uscita per ridurre il momento di puntina per migliore produttività.
3. L'immagine AUTOMATICA di contrappeso system.CCD del SEGNO potrebbe check&simulate il percorso o dirigere per ridurre l'errore inutile prima del taglio.
4. Ha guida il controllo di tempo di vita e del sistema di allarme pungenti per ricordare all'operatore di cambiare la guida dei pezzi quando finisce il taglio di 120M. E dirigendo il taglio del pezzo in primo luogo 2mm il primo punto di macinazione, il mezzo 2mm ha tagliato il secondo punto di macinazione, gli ultimi 2mm ha tagliato il terzo punto di macinazione per aumentare il suo tempo di vita.
5. Installi i sensori della sicurezza per assicurare la produzione sicura durante il taglio.
6. Fusi facoltativi con costo differente per soddisfare le richieste differenti del bilancio.
FAQ del router del PWB:
1. : Che cosa è tempo di vita di guida del pezzo?
Q: 150-300 metri.
2. : Può questo modello tagliare i bordi di alluminio del PWB?
Q: Sì, può.
3. : Che cosa circa il posizionamento del PWB?
Q: Maschera su misura uso per posizionare.
4. : Che cosa è il fuso per il router in-linea del PWB?
Q: La Germania SycoTec 4025.
5. : Come imballarlo?
Q: Il router ed il pulitore è imballato nel caso di legno separato dopo il vuoto.
6. : È l'installazione in loco e l'addestramento disponibili.
Q: Sì, è disponibile.
7. : Che cosa è i vostri termini di consegna?
Q: Accettiamo il ex-lavoro, la CATENA DELL'OROLOGIO, il CIF, DDU, DDP, ecc.
