Macchine di taglio a V-groove per PCB automatici ad alta velocità

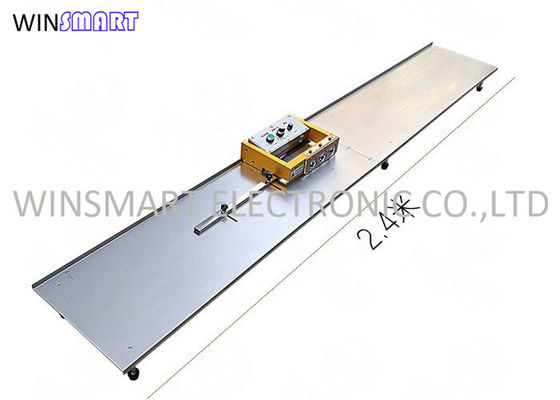

V-Groove Cutting Machine Visualizzazione:

un separatore per PCB, noto anche come macchina per la separazione del PCB o macchina per il taglio del PCB,è uno strumento specializzato utilizzato nella produzione di elettronica per separare singole schede di circuiti stampati (PCB) da un pannello o da un assemblaggio di PCB più grande.

Un separatore PCB è progettato per tagliare, segnare o separare i PCB da un pannello o da un array dopo il completamento dei processi di assemblaggio e saldatura.Questa macchina è fondamentale per la produzione di massa, dove i PCB vengono fabbricati in pannelli e poi separati in singole unità per ulteriore lavorazione o assemblaggio.

Caratteristiche della macchina di taglio a scanalatura in V:

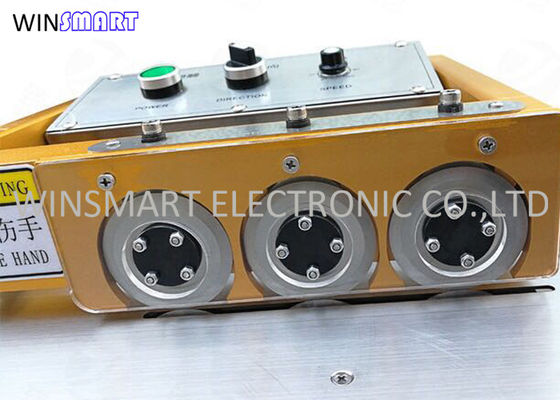

1. Con il metodo di taglio unico, la scheda di circuito viene tagliata da sei lame. È un gruppo composto da una lama superiore e una inferiore, ed è anche un'unità di taglio. Ci sono A, B, C, tre gruppi.L'intero processo di taglio è suddiviso in tre fasi dal gruppo A con la lama che taglia il 40% della tavola e poi al gruppo B con la lama tagliata attraverso il taglio a scanalatura del gruppo A per completare un altro 40%.L'ultimo 20% viene tagliato con la lama del gruppo C e la finitura.la tensione prodotta durante il processo di taglio è diminuita di oltre l'80% rispetto al taglio tradizionale in un momentoCosì il bordo della tavola e la sua superficie sono molto lisci senza deformazione.

Attualmente, è l'unica macchina in grado di garantire la piastra di alluminio senza deformazione dopo il taglio.

2A causa del taglio multiplo, il processo di taglio è molto liscio e migliora notevolmente la capacità di posizionamento del solco V-CUT.

Anche se con una scanalatura V-CUT poco profonda la tavola non salterà fuori dalla lama, evitando avversità.

3- la forza di taglio della lama è ridotta. - la durabilità della lama è notevolmente migliorata.e la durata può essere di un anno o più quando si taglia la scheda in alluminio.

4Tutte le lame di taglio sono calibrate con lo strumento di misura dell'interferenza laser a doppia frequenza di eccitazione.Assicurarsi che l'ultimo coltello può accuratamente continuare a tagliare nelle fessure che sono già tagliati dal coltello precedente- La vibrazione della punta del coltello è inferiore a 0,02 mm. Assicurare una qualità di taglio perfetta.

Specifica della macchina di taglio a scanalatura a V:

Funzione della macchina di taglio a scanalatura in V:

La funzione principale di un separatore PCB è quella di separare in modo preciso e pulito i singoli PCB da un pannello o array.

1. Taglio di precisione: i separatori PCB forniscono un taglio o un punteggio precisi del pannello PCB per separare singole schede senza danneggiare i componenti o i circuiti delle schede.

2. Depanellazione efficiente: automatizzando il processo di depannellazione, i separatori PCB aumentano l'efficienza e il rendimento nella produzione elettronica separando rapidamente e con precisione i PCB in grandi quantità.

3. Riduzione dello stress: La separazione dei PCB con una macchina dedicata riduce lo stress sulle schede e sui componenti rispetto ai metodi di separazione manuale, riducendo al minimo il rischio di danni durante il processo di depanalizzazione.

4. Versatilità: I separatori PCB possono gestire vari tipi di PCB, inclusi PCB rigidi, flessibili e rigido-flessibili, rendendoli strumenti versatili per diversi requisiti di produzione.

5. Trasmissione elevata: Queste macchine possono elaborare più pannelli PCB in un breve lasso di tempo, consentendo una produzione di grandi volumi e una maggiore efficienza produttiva.

6. Miglioramento del controllo della qualità: i separatori PCB garantiscono una separazione coerente e precisa dei PCB, contribuendo al controllo generale della qualità e riducendo la probabilità di difetti nel processo di fabbricazione.
