Dettagli:
|
| Precisione di taglio: | ±5μm | Impiegati del lavoro.: | 25℃ |
|---|---|---|---|
| Area di lavoro: | 300x300mm | Dispositivo: | Su misura |
| Marca del laser: | Optowave | NOME: | Tagliatrice del laser del PWB |
| Evidenziare: | Macchina del PWB Depaneling del laser del punteggio di V,Macchina del PWB Depaneling del laser di FPC,Macchina raffreddata ad acqua del laser Depaneling |
||

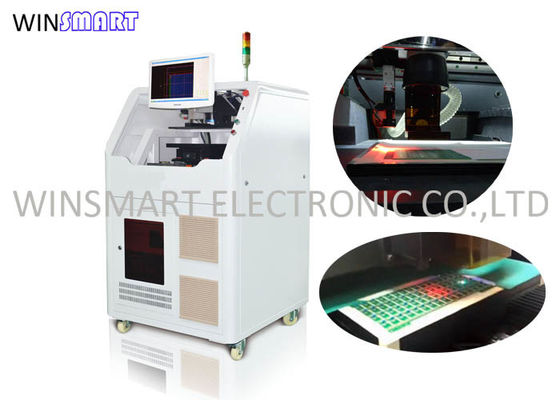

Laser Depaneling della tagliatrice del laser del PWB di PCBs/FPCs montato
FAQ:
Q: Che genere di PCBs sono realizzabile utilizzare questa macchina?
: Pannelli FPC e FR4, riguardando i bordi del punteggio v e della linguetta.
Q: Che cosa è testa del laser della macchina?
: Utilizziamo il laser di U.S.A. Optowave.
Q: Che genere di fonte che di laser fornite?
: Verde, CO2, UV e picosecondo.
Q: Che cosa sta tagliando la velocità?
: Dipende dal materiale, dallo spessore e dal taglio del PWB dei requisiti di effetto.
Q: Causa la polvere durante il taglio?
: Nessuna polvere, ma il fumo, macchina viene con il dispositivo di raffreddamento di acqua e dell'impianto di scarico
Vantaggi della tagliatrice del laser del PWB:
1. Nessuno sforzo meccanico
2. Costi di foggiatura più bassi
3. Più di alta qualità dei tagli
4. Nessun materiali di consumo
5. Cambiamenti di software versatilità-semplici di progettazione permettere ai cambiamenti di applicazione
6. Impianti con qualsiasi superficie-teflon, ceramico, di alluminio, d'ottone e di rame
Specificazione della tagliatrice del laser del PWB:
| Laser | Q-Commutare diodo-ha pompato tutto il laser UV semi conduttore |
| Lunghezza d'onda del laser | 355nm |
| Fonte di laser | Optowave 15W@30KHz UV |
| Posizionamento della precisione del Worktable del motore lineare | ±2μm |
| Precisione di ripetizione del Worktable del motore lineare | ±1μm |
| Efficace campo di lavoro | 300mmx300mm (personalizzabile) |
| Velocità di scansione | 2500mm/s (massimo) |
| Campo di lavoro | 40mmх40mm |
Tagliatrice del laser del PWB che taglia i materiali
1. Circuiti flessibili, circuiti rigidi, elaborazione del sotto-bordo del circuito della rigido-flessione.
2. Il sotto-bordo rigido e flessibile del circuito che elabora la componente è installato.
3. Stagnola di rame sottile, uno strato adesivo sensibile alla pressione (PSA), un film acrilico, un film del rivestimento del polyimide.
4. Uno spessore di 0.6mm o meno tagli ceramici di precisione, tagliante; varietà di taglio del materiale di base (silicio, ceramica, vetro, ecc.)
5. Incidere della precisione che modella i vari film funzionali, un film organico e l'altro taglio di precisione.
6. Polimero: polyimide, policarbonato, metacrilato di polymethyl, FR-4, pp, ecc.
7. Film funzionale: oro, argento, rame, titanio, alluminio, cromo, ITO, silicio, silicio policristallino, silicio amorfo e un ossido di metallo.
8. Materiale fragile: silicio monocristallino, silicio, ceramico policristallini e zaffiro.

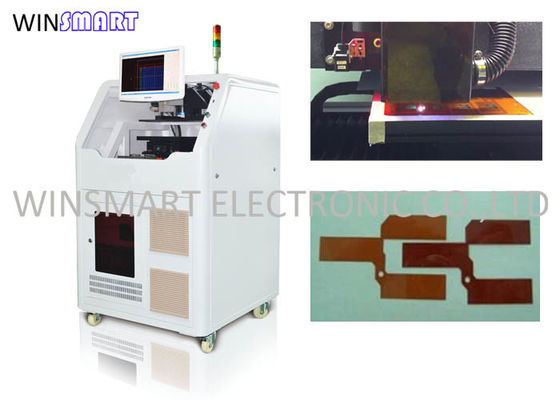

Risultato di taglio della tagliatrice del laser del PWB:
