Dettagli:
|
Colore: | Bianco | Materiale del PWB: | FR4, alluminio |
---|---|---|---|
Spessore del PWB: | 0.8-3.0MM | Vantaggi: | Tabelle doppie |
Taglio della precisione: | ±0.05mm | dimensione massima del PWB: | 320x320 mm |
Caratteristica: | Taglio superiore | Taglio della velocità: | 1-100 mm/sec |
Pulitore: | Sistema di vuoto superiore e inferiore opzionale | Nome del prodotto: | Macchina del router del PWB Depaneling |
Evidenziare: | 6KG/Cm2 macchina del router del PWB Depaneling,FR4 router del PWB Depaneling,Tagliatrice del bordo del PWB del CCD |

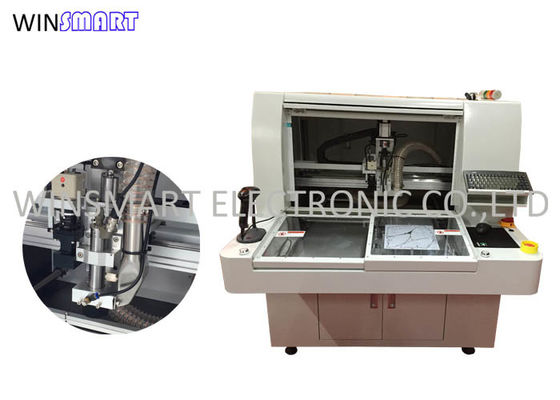

6 kg/cm2 Air Visual CCD System Top Vacuum Cleaner PCB Depaneling Router
Il PCB Depaneling Router è una macchina avanzata progettata per un pannellamento PCB preciso ed efficiente.Incorpora un sistema CCD visivo (Charge-Coupled Device) per un allineamento accurato e un meccanismo di pulizia con vuoto superiore per la rimozione dei detritiQuesta macchina garantisce tagli di alta qualità e mantiene la pulizia durante il processo di deponimento, rendendola adatta per ambienti di produzione PCB esigenti.
Caratteristiche del router per la rimozione dei pannelli di PCB:
Specificativi del router per la rimozione dei pannelli di PCB:
In generale | |
Dimensioni ((W*D*H) | 1250 mm*1650 mm*1450 mm |
Peso | 750 kg |
Spostamento in altezza | 60~110 mm |
Manipolatore | |
Tipo di motore | Serie JiaBao |
Ripetibilità del posizionamento | 0.001 mm |
Area di lavoro dell'asse (max) | 650 mm*560 mm*50 mm |
Stazione di lavoro | |
Fissazione dei PCB | Standard, specializzazione |
Carico/scarico di PCB | manuale |
Dimensione del PCB (massimo) | 320*320 mm |
Spessore del PCB (massimo) | 5 mm |
Fabbricazione | |
Fabbricazione per la rigidità | Fabbricazione personalizzata |
Fissazione dei dispositivi | macchine |
Motore a fusione | |
Potenza | 150 W |
Fusoliera | 60000 giri/min |
Proteggere | raffreddamento auto/a vento |
Cambio di taglio | Specializzazione |
Capacità di routing | |
Velocità di taglio (max.) | 80 mm/s |
Velocità di marcia (max.) | 2500 mm/s |
Precisione di taglio | 0.01 mm |
Sistema a vuoto | |
Potenza a vuoto | 3.5KW AC 380V |
Vaso | piombo |
Servizi pubblici | |
Potenza | 2.0KW AC380V |
Fornitura d'aria | 4-6 kg/cm2 |
Programmazione | |
Modifica del programma | Inline |
Modifica delle funzioni | Linea, arco, cerchio, curva a U |
Immagazzinamento dei programmi | HDD |
Sistema di visione | SONE colore CCD |
tagliatore di fresatura | Automobile |
Impostazione a vuoto | Automobile |
Monitor dell'operazione | |
Indicatore | Indicatore Stato della macchina |
controllo degli strumenti | La durata dell'utensile di rilevamento automatico, l'uso di prove temporali |
Protezione motore | Dispone di una funzione di protezione contro surriscaldamento, sovraccarico e bassa tensione |
controllo del sovraccarico del motore | Avere sovraccarico, la linea è normale, funzione di protezione bassa tensione |
Tempo utile per lo strumento | durata di vita dell'utensile di rilevamento automatico, |
Dati statistici | Modello separato di scheda, conteggio separato, diversi metodi di conteggio |
Registro degli errori | Software registra automaticamente tutti gli allarmi memoria delle macchine |
III. Esattezza | |
Precisione dell'asse | 0.001 mm |
Precisione di taglio | 0.1 mm |
IV. Sicurezza | |
Protezione dell'area di lavoro | Con quattro protezioni sigillate |
Sensore di porta | Sensore del microinterruttore della porta di sicurezza anteriore e posteriore (facoltativo) |
Tasto di arresto di emergenza |

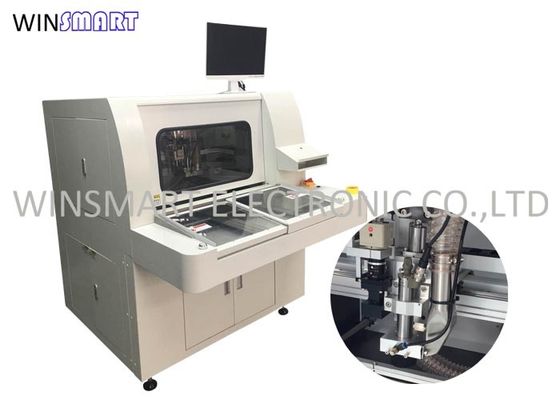

Dettagli del router per la rimozione dei pannelli di PCB:
Applicazioni per i router di depanneling PCB:
Il Visual CCD System Top Vacuum Cleaning PCB Depaneling Router è adatto a varie applicazioni nel settore della produzione di PCB, tra cui:
Imballaggio della macchina per il disimpegno del router per PCB:
FAQ del router per la deformazione dei pannelli di PCB:
1.A: Qual è il tempo di vita del bit di routing?
Q: 150-300 metri.
2.A: Questo modello può tagliare le schede PCB in alluminio?
D: Sì, può.
3.A: Che mi dici del posizionamento dei PCB?
D: Utilizzare un dispositivo personalizzato per il posizionamento.
4.A: Qual è il fusibile per il router inline PCB?
D: Germania SycoTec 4025.
5Come lo imballiamo?
Q: Il router e il detergente sono confezionati in una custodia di legno separata dopo il vuoto.
6.A:È disponibile l'installazione e la formazione in loco.
D: Sì, è disponibile.
7A: Quali sono i termini di consegna?
Q: Accettiamo ex-work, FOB, CIF, DDU, DDP, ecc.
