Dettagli:
|
Colore: | Bianco | Materiale del PWB: | PWB rigido |
---|---|---|---|
Spessore del PWB: | 0.8-3.0MM | Vantaggi: | Automatico pieno |
Taglio della precisione: | ±0.05mm | dimensione massima del PWB: | 300x340mm |
Applicazione: | Separazione di macinazione del PWB dei giunti | Nome del prodotto: | Inline PCB Depaneling Router |
Evidenziare: | Macchina in-linea del router del PWB Depaneling,Taglierina inferiore del PWB Depaneling di taglio,Macchina rigida del router del PWB Depaneling |
Macchina di disimpegno del router a PCB in linea completamente automatica per elettronica automobilistica
Caratteristiche del router per il depanelamento in linea del PCB:
1- Completamente automatico per la produzione ad alto volume.
2Sistema di visione PC e CCD per il taglio preciso.
3- Programmazione con compensazione e raccolta di polvere.
4. sistema di taglio e aspirapolvere per pulire la superficie del PCB e il laboratorio.
5Flessibile per diversi tipi di prodotti, modello personalizzato è disponibile.
Specificità del router per la deformazione dei pannelli in linea:
Numero di modello | SMTIR811 |
Dimensione della macchina | 1500 ((L) x 850 ((W) x 1600 ((H) mm |
Peso della macchina | Circa 800 kg. |
Dimensione massima del PCB | 260x340 mm (standard) |
Spessore del PCB | 0.4-6 mm |
Altezza della trasmissione | 900 ± 50 mm |
Direzione di trasmissione | Sinistra -> destra |
Velocità di trasporto | 1500 mm/s |
Modalità di alimentazione | Tipo di treno di guida per il trasporto di sezioni |
Regolazione della larghezza della rotaia | Manuale |
Segnale di comunicazione | SMEMA |
Posizionamento dei PCB | Posizionamento degli apparecchi |
Sistema di raccolta | Vaso |
Spindle di taglio | SycoTec 60000 giri/min (standard) |
Tipo di raffreddamento | Auto raffreddamento |
Cambio automatico degli strumenti | Opzionale |
Controllo del coltello rotto | - Sì, sì. |
Precisione di taglio | ± 0,01 mm |
Bit di routing | 0.8-3.0 Dia, rotazione a destra |
Esattezza ripetuta | ± 0,02 mm |
Velocità di movimento coordinata | 1000 mm/s |
Modalità di scarico | Cintura ESD |
Strada di raccolta dei rifiuti | Raccolta dei rifiuti degli armadi |
Programmazione delle procedure | Gerber Drawing Import/Editing Program da Visual |
Fornitura di aria | 5-8 kg/cm2 |
Fornitore di energia | AC380V, 50/60Hz, 3 kW |

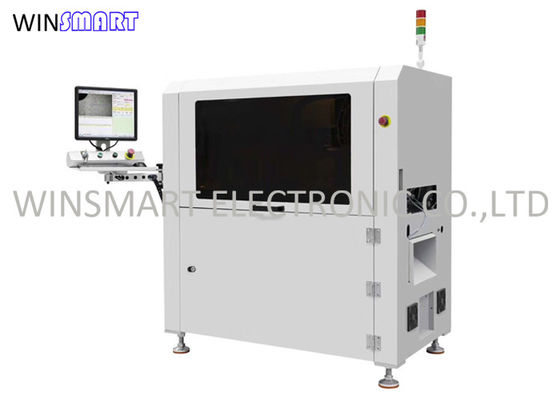

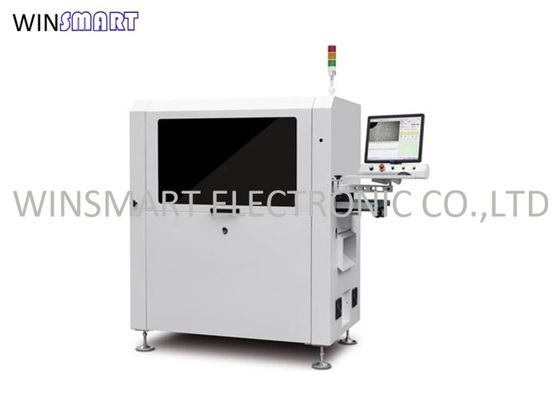

Dettagli del router per il depanelamento di PCB in linea:
Vantaggi del router PCB in linea:
1- Funzionamento in linea: la macchina è progettata per l'integrazione nella linea di produzione, consentendo la deformazione continua e automatizzata del PCB.Ciò garantisce un flusso di lavoro regolare e processi di produzione efficienti nella produzione di elettronica automobilistica.
2. Capacità di taglio in fondo: la macchina è dotata di un router di taglio in fondo specializzato che taglia e separa con precisione i PCB dal lato inferiore.Questo permette di rimuovere con precisione le sezioni indesiderate del PCB, come le schede di separazione o i bordi pannellati.
3. Funzionamento completamente automatico: la macchina offre un funzionamento completamente automatico, riducendo al minimo la necessità di interventi manuali.miglioramento dell'efficienza e della produttività della produzione.
4. Precisione e precisione: con la sua avanzata tecnologia di taglio, la macchina garantisce un'elevata precisione e precisione nel taglio di fondo.e mantiene l'integrità dei circuiti e dei componenti.
5. Parametri di taglio personalizzabili: la macchina consente la personalizzazione di parametri di taglio come profondità di taglio, velocità e posizionamento degli utensili.Questa flessibilità consente agli operatori di adattare la macchina a specifici disegni di PCB e di ottenere risultati di taglio ottimali.
6Sistema di trasporto: la macchina è in genere dotata di un sistema di trasporto che trasporta i PCB attraverso il processo di taglio.ridurre il rischio di danni e mantenere l'efficienza della produzione.
7Sistema di visione: alcune macchine possono incorporare un sistema di visione per l'allineamento e il posizionamento precisi dei PCB durante il processo di taglio.Questo garantisce il taglio accurato lungo il percorso di taglio predefinito, migliorando la qualità e la resa complessive.
8. Funzioni di sicurezza: le funzioni di sicurezza sono integrate nella progettazione della macchina per garantire la sicurezza dell'operatore.
Inline PCB Depaneling Router FAQ:
1.A: Qual è il tempo di vita del bit di routing?
Q: 150-300 metri.
2.A: Questo modello può tagliare le schede PCB in alluminio?
D: Sì, può.
3.A: Che mi dici del posizionamento dei PCB?
D: Utilizzare un dispositivo personalizzato per il posizionamento.
4.A: Qual è il fusibile per il router inline PCB?
D: Germania SycoTec 4025.
5Come lo imballiamo?
Q: Il router e il detergente sono confezionati in una custodia di legno separata dopo il vuoto.
6.A:È disponibile l'installazione e la formazione in loco.
D: Sì, è disponibile.
7A: Quali sono i termini di consegna?
Q: Accettiamo ex-work, FOB, CIF, DDU, DDP, ecc.
Il nostro servizio:
1Supporto tecnico a vita e garanzia di 2 anni.
2In caso di problemi di qualità, la sostituzione o il rimborso saranno gratuiti.
3Risposta rapida/feedback entro 12 ore
4Gli ingegneri sono disponibili per essere inviati all'estero per installare e addestrare.
5- Imballaggio solido per evitare danni durante il trasporto.
