Un buon prezzo.  in linea

products details

Casa. > prodotti >
La V ha tagliato la macchina del PWB Depaneling
>

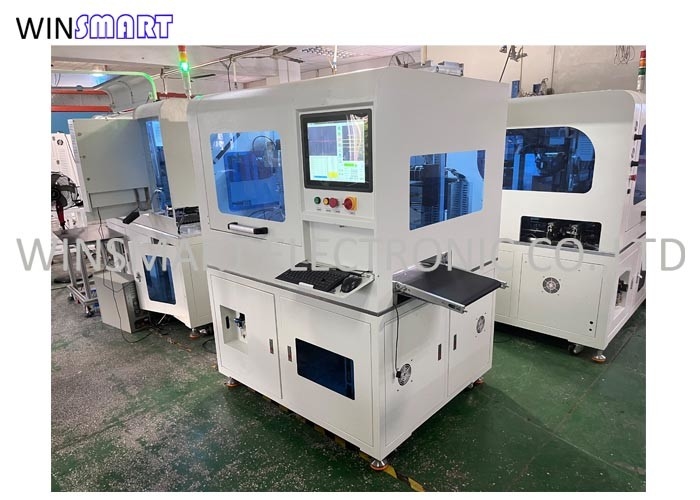

Separatore di pannelli multifunzione per PCB 2 fusioni per schede V-Cut & Tab

Separatore di pannelli multifunzione per PCB 2 fusioni per schede V-Cut & Tab

Brand Name: Winsmart
Model Number: SMTID3
MOQ: 1 set
prezzo: USD1-10000/set
Packaging Details: Cassa del compensato
Payment Terms: L/C, T/T, Western Union
Detail Information
Luogo di origine:
Cina
Certificazione:
CE
Garanzia:
1 anno
Sistema del CCD:
- Sì, sì.
Modalità:
Inline
Pannello Massimo:
300x300mm (potrebbe essere personalizzato fatto)
Vita della lama:
100.000 volte
Materiale della lama:
SKH51
Precisione di taglio:
± 0,1 mm
Angolo di taglio:
90°
Lunghezza di taglio:
personalizzabile
Metodo di taglio:
V-Cutting & Routing
Velocità di taglio:
Alta velocità
Spessore di taglio:
0.2-3.2 mm
Larghezza di taglio:
2-6 mm
Livello di rumore:
≤ 70 dB
Fornitore di energia:
220V/50HZ
Nome del prodotto:
Separatore di pannelli di PCB
Capacità di alimentazione:
200 insiemi al mese
Evidenziare:

Separatore di pannelli di PCB multi-tipo

,

2 Spindli Separatore di pannelli di PCB

,

Macchine per separare le schede PCB

Product Description

Separatore di pannelli di PCB multifunzione, 2 mandrini per schede in V-cut e tab





Separatore per la rimozione dei pannelli di PCB Descrizione:

Il separatore multifunzione per la separazione dei pannelli PCB con 2 mandrini è una macchina specializzata progettata per la separazione dei PCB, in particolare dei pannelli a taglio in V e tab.Dispone di due fusi per accogliere diversi tipi di PCBQuesta macchina è versatile e adatta a una vasta gamma di processi di produzione di PCB sia per le tavole a V-cut che per le tavole a ponte di fresatura.

Separatore di pannelli multifunzione per PCB 2 fusioni per schede V-Cut & Tab 0



Funzioni del separatore di pannelli di PCB:

La funzione primaria del separatore multifunzione per PCB con 2 mandrini è quella di separare i PCB, in particolare le schede a V-cut e le schede tab.

  1. Separazione a V-cut: la macchina utilizza uno dei fusi per eseguire la separazione a V-cut dei PCB.Segue le linee in V predefinite sulle tavole e le separa con precisione senza causare stress o danni.

  2. Separazione tab board: la macchina utilizza l'altro mandrino per separare le schede tab.

  3. Personalizzabilità: la macchina consente la personalizzazione in base a specifici disegni e requisiti di PCB.

Caratteristiche del separatore per la separazione dei pannelli di PCB:

  1. Dual Spindles: l'inclusione di due fusioni consente alla macchina di gestire sia le schede a taglio in V che le schede tab, offrendo versatilità ed efficienza nei processi di deformazione dei PCB.

  2. Separazione precisa: la macchina garantisce una separazione precisa dei PCB, mantenendo l'integrità delle schede e riducendo al minimo lo stress o i danni ai componenti.

  3. Parametri regolabili: la macchina offre parametri regolabili come la velocità di taglio, la pressione del mandrino e la velocità di alimentazione,che consentono prestazioni di taglio ottimali su materiali e spessori PCB diversi.

  4. Percorsi di taglio personalizzabili: la macchina può essere programmata per seguire percorsi di taglio specifici in base ai requisiti di progettazione del PCB, adattando varie forme e dimensioni.

  5. Sistema trasportatore: la macchina include un sistema trasportatore per facilitare il movimento agevole dei PCB durante il processo di separazione, migliorando l'efficienza e la produttività.

Specificità del separatore per la rimozione dei pannelli di PCB:

Articolo SMTID3
Area di lavoro 250x200mm, 0-80mm ((Z)
CCD 540
Fusoliera Marchio Cina
Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 Marchio Cina
Servomotore Panasonic
Eliminatore elettrostatico ADK-801ADK-801
PC Grado industriale
Carta di controllo del movimento PI9074
monitor 17 pollici
Sistema operativo Windows 10
Velocità del mandrino 40000 giri al minuto
XYZ velocità di guida XY.800mm/s, Z.300mm/s
velocità di taglio 0-80 mm/s
Precisione di taglio ± 0,05 mm
Potenza complessiva 5 kW
Piattaforma di lavoro Il vassoio rotante può tagliare in due direzioni
Sistema di raffreddamento a fusione raffreddamento dell'aria
Potenza dell'aspirapolvere 3.5kw 380V, 3 fasi ((opzionale pulizia sotto aspirapolvere superiore e inferiore)
Pressione dell'aria 00,5-0,7 MPa
Controllo del rumore < 80 dB
Dispositivo di sicurezza Porta di sicurezza e sensore
Modalità di funzionamento Inline
Caricamento dei PCB Convogliatore di alimentazione regolabile
Modalità di rilevazione automatica dei guasti e manutenzione Funzione di autodiagnosi, visualizzazione in tempo reale delle informazioni sull'errore e consultazione intuitiva dello stato di ciascuna porta IO per la risoluzione dei problemi
Supporto tecnico e formazione Fornire servizi di gestione, programmazione, manutenzione e formazione dell'hardware
Sistema di visione Sistema di correzione del posizionamento visivo CCD
Altezza regolabile 50-70 mm
Luce di avvertimento Lampada tricolore
Copertura protettiva per il campo di lavoro Modalità di protezione cieca della porta esadeidrale
Dimensione 1000 ((L) x1010 ((W) x1860 ((H) mm
Peso Circa 1000 kg.



Principio di funzionamento del separatore di pannelli di PCB:
Il separatore multifunzione per la ripartizione dei pannelli di PCB con 2 mandrini funziona in base al tipo specifico di PCB che viene elaborato:

  1. Separazione in V-cut: la macchina utilizza uno dei fusi per seguire le linee in V-cut predefinite sul PCB.garantire una separazione accurata senza causare stress o danni.

  2. Separazione della tavola a barre: la macchina utilizza l'altro mandrino per rimuovere le barre che collegano le singole tavole.separare le schede mantenendo l'integrità di ciascun PCB.

Elenco delle configurazioni del separatore di pannelli di PCB:

1Separatore di PCB in linea x 1 unità

2Aspirapolvere x 1 unità

3. lame da sega x 5 pezzi

4. Bit di routing x 50 pezzi

5. manuale d'uso x 1 pc

6Video di operazione e video di installazione.
