Dettagli:
|
Materiale del PWB: | FR1, FR4, CEM1, CEM3, MCPCB | Altezza componente massima: | 70mm |
---|---|---|---|
A lama: | Lama lineare | Ridurre lo stress: | Di meno che 400ustrain |
Relazione sull'esperimento: | Fornito | Nome: | Il PWB V ha tagliato la macchina |
Evidenziare: | il PWB V delle componenti di 70mm ha tagliato la macchina,Un PWB lineare V di 2 lame ha tagliato la macchina,Taglierina di rame del PWB dei bordi |
Il PWB V ha tagliato la taglierina del PWB della macchina con 2 lame lineari permette le componenti massime di 70mm
Il PWB V ha tagliato la specificazione della macchina:
Modello | SMTPD2 |
Dimensione della macchina | 720x300x440mm/520x300x440mm/500x300x440mm |
Max Cutting Length | 330mm/200mm/130mm |
Materiale del PWB | FR4, MCPCB, CEM, bordi di rame |
Pressione d'aria | 0.4-0.7MPa |
Spessore del PWB | 0.3-3.5mm |
Potere | 110/220V |
Peso della macchina | 130kgs/100kgs/80kgs |
Il PWB V ha tagliato le caratteristiche della macchina:
Lame doppie di forma di v per un bordo perfetto tagliato senza piegare o tensione.
Controllo footpedal pneumatico.
Piccolo spazio fra le lame superiori e più basse per accertarsi dell'operazione di sicurezza.
Il sistema permette soltanto che la disposizione corretta del bordo eviti gli errori.
Bordi separati sicuro con le parti vicine quanto 0.5mm alla linea del punteggio, compreso i condensatori ceramici
Aria compressa come basso costo pulito e di potere.
Le lame su misura sono disponibili.
Il PWB V ha tagliato le opzioni della macchina:
1. Lame su misura
2. La recinzione della sicurezza ha progettato
3. Vassoio ai bordi del fermo di sicurezza dopo il taglio
4. Esposizione LCD
Parametri della taglierina del PWB della ghigliottina:
D=0.6~1.5mm | |
Emin=0.3mm | |
Hmax=45mm | |
Lunghezza di taglio massima millimetro | 400 |
MPa dell'aria compressa | 0.4~0.6 |
Potere VCA | 220V/110V |
Peso chilogrammo | 230 |

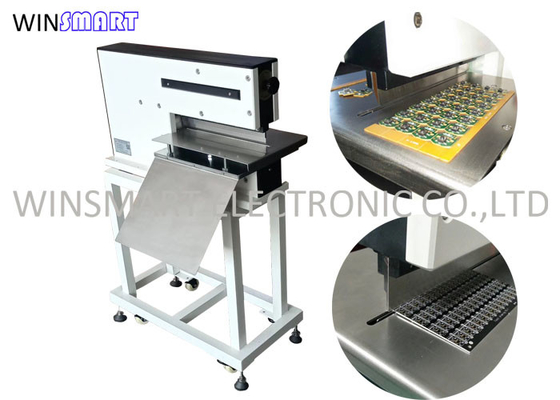

Il PWB V ha tagliato le foto della macchina:
